ซีโมชั่นพัฒนาประสิทธิภาพสูงลี้ใกล้มอเตอร์ขับเคลื่อนsolutions for industrial automation, precision machining, and high-speed positioning. มอเตอร์เหล่านี้ช่วยให้ผู้ผลิตอุปกรณ์ปรับปรุงความแม่นยำของตำแหน่ง การตอบสนองแบบไดนามิก และประสิทธิภาพการผลิตโดยให้การเคลื่อนที่เชิงเส้นโดยตรงโดยไม่ต้องใช้กลไกการส่งผ่านเชิงกลแบบเดิมๆ
มอเตอร์ขับเคลื่อนเชิงเส้นตรงแปลงพลังงานไฟฟ้าให้เป็นการเคลื่อนที่ในแนวเส้นตรง โดยไม่จำเป็นต้องใช้ส่วนประกอบระบบส่งกำลังขั้นกลาง เช่น บอลสกรู สายพาน และกลไกแร็คแอนด์พิเนียน สถาปัตยกรรมขับเคลื่อนโดยตรงนี้ช่วยลดฟันเฟืองทางกลและการสึกหรอที่เกี่ยวข้องกับการส่งกำลัง ในขณะเดียวกันก็ช่วยให้เร่งความเร็วได้สูง การวางตำแหน่งซ้ำได้ และการควบคุมการเคลื่อนไหวที่ตอบสนอง ตั้งแต่การผลิตเซมิคอนดักเตอร์และการตัดด้วยเลเซอร์ไปจนถึงการประกอบอุปกรณ์อิเล็กทรอนิกส์และการตรวจสอบอัตโนมัติ มอเตอร์เชิงเส้นตรงมีคุณค่ามากขึ้นในการใช้งานที่ต้องการความแม่นยำและปริมาณงาน คู่มือนี้จะอธิบายวิธีการทำงานของมอเตอร์ขับเคลื่อนเชิงเส้น เปรียบเทียบการกำหนดค่ามอเตอร์ทั่วไป สรุปการใช้งานทางอุตสาหกรรม และระบุปัจจัยสำคัญที่วิศวกรควรประเมินเมื่อเลือกโซลูชัน
มอเตอร์ขับเคลื่อนเชิงเส้นตรงเป็นตัวกระตุ้นแม่เหล็กไฟฟ้าที่สร้างแรงผลักดันเชิงเส้นโดยตรง แทนที่จะสร้างการเคลื่อนที่แบบหมุนซึ่งจะต้องแปลงเป็นการเคลื่อนที่แบบเส้นตรง เป็นที่เข้าใจกันโดยทั่วไปว่าเป็นมอเตอร์โรตารีที่ไม่ได้พันกัน: ส่วนประกอบแม่เหล็กไฟฟ้าที่แอคทีฟของมันถูกจัดเรียงตามเส้นทางเชิงเส้น ทำให้ส่วนประกอบที่เคลื่อนที่สามารถเคลื่อนที่ไปตามรางแม่เหล็กได้
ในมอเตอร์เชิงเส้นตรงแม่เหล็กถาวรทั่วไป ส่วนประกอบหลักประกอบด้วย:
ต่างจากมอเตอร์โรตารีทั่วไปที่เชื่อมต่อกับบอลสกรู มอเตอร์เชิงเส้นตรงที่ขับเคลื่อนโดยตรงไม่จำเป็นต้องใช้กลไกการส่งผ่านแบบโรตารีเป็นเชิงเส้น สิ่งนี้ทำให้น่าสนใจเป็นพิเศษสำหรับเครื่องจักรที่ระยะห่างทางกล ความสอดคล้องของระบบส่งกำลัง หรือข้อจำกัดความเร็วส่งผลต่อประสิทธิภาพ
สำรวจกลุ่มผลิตภัณฑ์มอเตอร์ขับเคลื่อนเชิงเส้นตรง SEA MOTION เพื่อตรวจสอบการกำหนดค่าและพารามิเตอร์ทางเทคนิคที่มีอยู่
หลักการทำงานของมอเตอร์ขับเคลื่อนเชิงเส้นตรงนั้นขึ้นอยู่กับแรงแม่เหล็กไฟฟ้า เมื่อเซอร์โวไดรฟ์จ่ายกระแสไฟฟ้าที่ควบคุมให้กับขดลวดมอเตอร์ สนามแม่เหล็กที่เกิดขึ้นจะมีปฏิกิริยาโต้ตอบกับแม่เหล็กถาวรหรือโครงสร้างแม่เหล็กที่สอดคล้องกันเพื่อสร้างแรงขับเชิงเส้น
กระบวนการเคลื่อนไหวโดยทั่วไปมีสี่ขั้นตอน:
เนื่องจากมอเตอร์สร้างการเคลื่อนที่เชิงเส้นโดยตรง ระบบจึงหลีกเลี่ยงข้อผิดพลาดฟันเฟืองที่เกี่ยวข้องกับการส่งกำลังและข้อผิดพลาดระยะพิทช์ของสกรู อย่างไรก็ตาม ความถูกต้องของตำแหน่งโดยรวมยังคงขึ้นอยู่กับตัวเข้ารหัส การปรับเซอร์โว คุณภาพรางนำ ความเสถียรทางความร้อน ความแม่นยำในการติดตั้ง และโครงสร้างของเครื่องจักร
สำหรับการใช้งานที่ต้องการการเร่งความเร็วอย่างรวดเร็วและการเปลี่ยนทิศทางบ่อยครั้ง หลักการขับเคลื่อนโดยตรงนี้สามารถปรับปรุงการตอบสนองแบบไดนามิก และลดเวลาในการตกตะกอนเมื่อมอเตอร์และระบบควบคุมมีขนาดที่ถูกต้อง
การขับเคลื่อนโดยตรงช่วยลดระยะฟันเฟืองที่เกิดจากกลไกการส่งกำลังแบบเดิมๆ เมื่อจับคู่กับตัวเข้ารหัสเชิงเส้นที่เหมาะสม โครงสร้างเชิงกลที่แข็งแกร่ง และตัวควบคุมเซอร์โวที่ได้รับการปรับแต่งมาอย่างดี มอเตอร์เชิงเส้นสามารถรองรับการวางตำแหน่งที่ทำซ้ำได้สูงเพื่อการผลิตที่มีความแม่นยำ
หากไม่มีขั้นตอนการส่งแบบโรตารี่ถึงเชิงเส้นเพิ่มเติม มอเตอร์เชิงเส้นตรงจะสามารถตอบสนองการเคลื่อนไหวที่ได้รับคำสั่งได้อย่างรวดเร็ว ความสามารถนี้มีประโยชน์สำหรับการวางตำแหน่งช่วงชักสั้น การเคลื่อนที่แบบลูกสูบความถี่สูง และสายการผลิตที่ต้องการการเคลื่อนที่อย่างรวดเร็วระหว่างสถานีประมวลผล
มอเตอร์แนวราบไม่จำเป็นต้องปรับฟันเฟืองบอลสกรูหรือความตึงของสายพานเป็นประจำ นอกจากนี้ยังขจัดการสึกหรอในส่วนประกอบของระบบส่งกำลังเหล่านั้นอีกด้วย ระบบนำทางเชิงเส้นตรง ตลับลูกปืน ระบบทำความเย็น สายเคเบิล และอุปกรณ์ป้อนกลับอาจยังต้องมีการตรวจสอบและบำรุงรักษา
การสร้างแรงขับโดยตรงสามารถลดการสั่นสะเทือนที่เกิดจากการส่งกำลังและความผิดปกติของการเคลื่อนไหวได้ ในการใช้งานต่างๆ เช่น การตัดด้วยเลเซอร์ การตรวจสอบด้วยแสง และการจ่ายที่แม่นยำ การเคลื่อนไหวที่มั่นคงช่วยรักษาสภาวะการประมวลผลที่สม่ำเสมอ
มอเตอร์ขับเคลื่อนเชิงเส้นตรงสามารถรวมเข้ากับขั้นตอนการกำหนดตำแหน่งขนาดกะทัดรัด แกนเคลื่อนที่ระยะไกล ระบบโครงสำหรับตั้งสิ่งของ และอุปกรณ์อัตโนมัติเฉพาะทาง ความเหมาะสมขึ้นอยู่กับพื้นที่การติดตั้งที่มีอยู่ แรงขับที่ต้องการ การออกแบบการระบายความร้อน และการกำหนดค่าไกด์
โครงสร้างมอเตอร์ที่แตกต่างกันมีการผสมผสานระหว่างความหนาแน่นของแรง แรงดึงดูด พฤติกรรมทางความร้อน และความนุ่มนวลของการเคลื่อนไหวที่แตกต่างกัน SEA MOTION ระบุการกำหนดค่ามอเตอร์ขับเคลื่อนเชิงเส้นหลายแบบสำหรับข้อกำหนดของอุปกรณ์ที่แตกต่างกัน
| ซีรีย์มอเตอร์ | การออกแบบโครงสร้าง | การพิจารณาเลือกคีย์ | การใช้งานที่เป็นไปได้ |
|---|---|---|---|
| เอสเอ็มเจ | การออกแบบแกนเหล็กแบบแม่เหล็กแบน | ประเมินความต้องการด้านแรงผลัก แรงดึงดูดของแม่เหล็ก และความแข็งของโครงสร้าง | ระบบอัตโนมัติทางอุตสาหกรรมและเครื่องจักรที่มีความแม่นยำ |
| SMUC | การออกแบบแกนเหล็ก แม่เหล็กระดับกลาง | พิจารณาพื้นที่ในการติดตั้งที่มีอยู่ ข้อกำหนดด้านแรง และโครงร่างแกน | ระบบกำหนดตำแหน่งเฉพาะและอุปกรณ์อัตโนมัติ |
| เอสเอ็มยู-เอช | การออกแบบแกนเหล็กแบบแม่เหล็กทวิภาคี | ประเมินแรงที่ส่งออก สมดุลแม่เหล็ก และบูรณาการทางกล | ระบบการเคลื่อนที่ทางอุตสาหกรรมที่มีไดนามิกสูง |

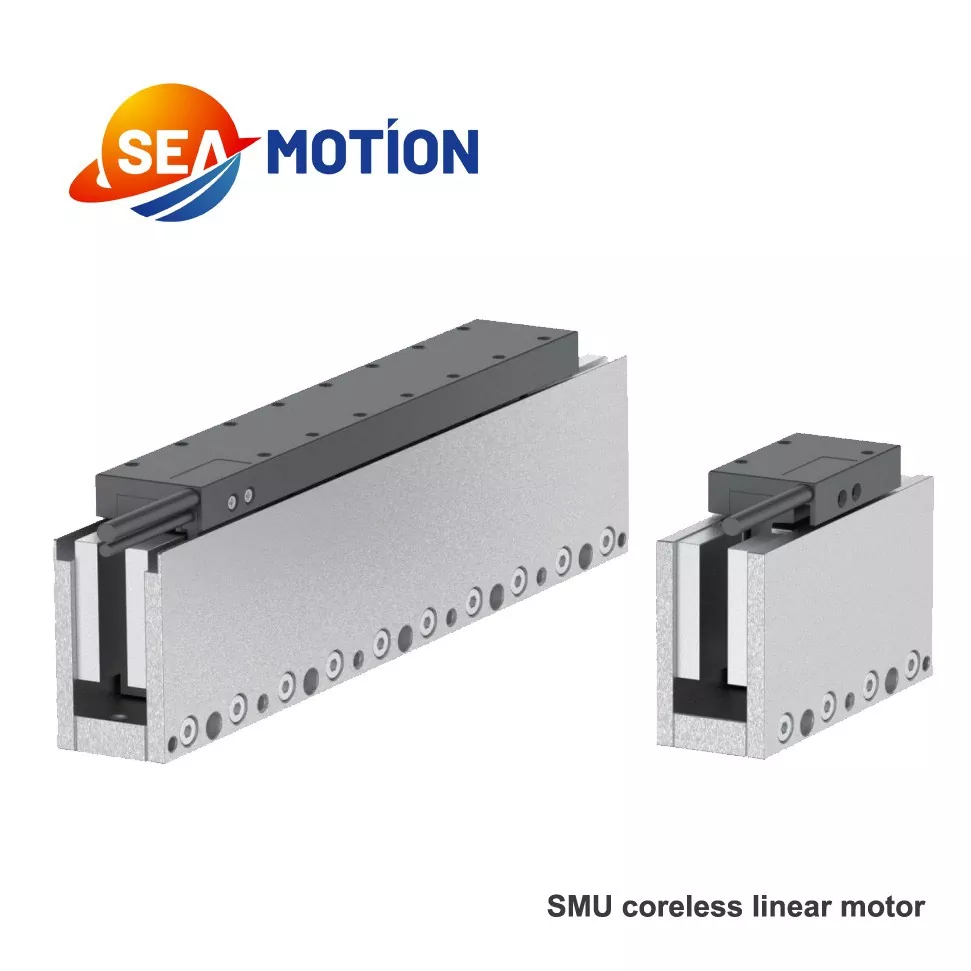

| ส.ม | แม่เหล็กทวิภาคี, การออกแบบที่ไร้เหล็ก | พิจารณาการฟันเฟืองต่ำ การเคลื่อนไหวที่ราบรื่น และการจัดการระบายความร้อน | การวางตำแหน่งที่แม่นยำและกระบวนการตรวจสอบที่ละเอียดอ่อน |
| เอสเอ็มเจ/เอสเอ็มเจดี | การกำหนดค่าแบบกึ่งปิด/แบบปิดทั้งหมด | ตรวจสอบข้อกำหนดด้านการคุ้มครองสิ่งแวดล้อม การเข้าถึง และการติดตั้ง | อุปกรณ์ที่ต้องการการจัดเรียงมอเตอร์แบบปิดมากขึ้น |
ตารางนี้แสดงกรอบการทำงานการเลือกเบื้องต้น แทนที่จะเป็นการจัดอันดับประสิทธิภาพสากล ยืนยันข้อกำหนดเฉพาะของรุ่นปัจจุบัน ข้อกำหนดด้านสิ่งแวดล้อม และความเหมาะสมในการใช้งานกับผู้ผลิตก่อนที่จะสรุปการออกแบบ
สำหรับข้อมูลซีรีส์โดยละเอียด โปรดไปที่หน้ามอเตอร์เชิงเส้นตรง ซีโมชั่น
การจัดการแผ่นเวเฟอร์ การตรวจสอบความแม่นยำ การติดแม่พิมพ์ และการประมวลผลแผงจอแสดงผล จำเป็นต้องมีการเคลื่อนไหวที่แม่นยำและการวางตำแหน่งที่ทำซ้ำได้ มอเตอร์แนวราบสามารถรองรับการทำงานเหล่านี้ได้โดยให้การเคลื่อนที่ที่รวดเร็วและควบคุมได้ และลดข้อผิดพลาดในการเคลื่อนไหวที่เกี่ยวข้องกับการส่งกำลัง
อุปกรณ์การประมวลผลด้วยเลเซอร์และเครื่องมือกลที่มีความแม่นยำสูงมักต้องการการเคลื่อนไหวที่รวดเร็ว ควบคุมความเร่งได้ และการติดตามเส้นทางที่แม่นยำ แกนเชิงเส้นตรงที่ขับเคลื่อนโดยตรงสามารถช่วยปรับปรุงปริมาณงานและลดข้อผิดพลาดในการวางตำแหน่งที่เกี่ยวข้องกับระบบส่งกำลังแบบกลไก
ระบบหยิบและวางอัตโนมัติ เครื่องจ่าย สายการประกอบส่วนประกอบ และอุปกรณ์ตรวจสอบด้วยภาพ ขึ้นอยู่กับการเคลื่อนไหวที่สม่ำเสมอ มอเตอร์ขับเคลื่อนเชิงเส้นตรงสามารถรองรับการทำงานรอบสูงและการเคลื่อนที่ที่แม่นยำระหว่างตำแหน่งการประมวลผล
การผลิตแบตเตอรี่และการผลิตเซลล์แสงอาทิตย์เกี่ยวข้องกับการวางตำแหน่ง การวางแนว การเรียงซ้อน และการตรวจสอบซ้ำๆ ระบบมอเตอร์เชิงเส้นตรงที่ออกแบบอย่างเหมาะสมสามารถช่วยรักษาความสามารถในการทำซ้ำ ในขณะเดียวกันก็ตอบสนองความต้องการด้านความเร่งและรอบเวลาของการผลิตอัตโนมัติ
แพลตฟอร์มการถ่ายภาพ ระบบอัตโนมัติในห้องปฏิบัติการ และอุปกรณ์ตรวจวัดที่แม่นยำอาจได้รับประโยชน์จากการเคลื่อนไหวที่ราบรื่นและควบคุมได้ นักออกแบบยังต้องคำนึงถึงเสียง การสั่นสะเทือน อุณหภูมิที่เพิ่มขึ้น ความสะอาด และข้อกำหนดด้านความปลอดภัยเฉพาะการใช้งานอีกด้วย
ซีโมชั่น ยังพัฒนาอุปกรณ์ที่ใช้เทคโนโลยีมอเตอร์ขับเคลื่อนเชิงเส้น รวมถึงการตัดด้วยเลเซอร์ที่มีความแม่นยำสูง และระบบจดจำภาพและตรวจสอบ
การเลือกมอเตอร์ที่เหมาะสมต้องอาศัยมากกว่าการเปรียบเทียบความเร็วสูงสุดหรือแรงขับสูงสุด วิศวกรควรประเมินแกนการเคลื่อนที่ทั้งหมด รวมถึงโหลด รางนำ เซอร์โวไดรฟ์ อุปกรณ์ป้อนกลับ และระบบการจัดการความร้อน
จุดเริ่มต้นที่เป็นประโยชน์สำหรับแรงเร่งความเร็วคือ:
แรงเร่งความเร็วที่ต้องการ = มวลเคลื่อนที่ × ความเร่ง
ตัวอย่างเช่น การเร่งความเร็วชิ้นส่วนที่เคลื่อนที่ได้ 20 กก. ที่ 10 ม./วินาที² ต้องใช้แรงเร่งความเร็วสุทธิ 200 นิวตัน ก่อนที่จะคำนึงถึงแรงเสียดทาน แรงโน้มถ่วง แรงในกระบวนการ และการสูญเสียอื่นๆ การเลือกมอเตอร์ขั้นสุดท้ายจะต้องแยกแยะแรงขับต่อเนื่องจากแรงขับสูงสุด และตรวจสอบว่าแกนทั้งหมดสามารถตอบสนองโปรไฟล์การเคลื่อนไหวที่ต้องการได้
ตรวจสอบข้อกำหนดจำเพาะของมอเตอร์ขับเคลื่อนเชิงเส้นตรงของผู้ผลิต และขอรับการสนับสนุนด้านวิศวกรรมเมื่อมีความต้องการโหลดหรือรอบการทำงาน
| ปัจจัยการประเมิน | มอเตอร์ขับเคลื่อนเชิงเส้น | บอลสกรูหรือสายพานขับ |
|---|---|---|
| การสร้างการเคลื่อนไหว | แรงผลักดันแม่เหล็กไฟฟ้าเชิงเส้นตรง | การเคลื่อนที่แบบหมุนถูกแปลงเป็นการเคลื่อนที่เชิงเส้น |
| การส่งฟันเฟือง | ไม่มีฟันเฟืองเกียร์กล | ขึ้นอยู่กับการออกแบบ ส่วนประกอบ และการปรับแต่ง |
| การตอบสนองแบบไดนามิก | สามารถรองรับอัตราเร่งสูงและการตอบสนองที่รวดเร็ว | ถูกจำกัดโดยความเฉื่อยในการส่งกำลัง ความแข็ง และการออกแบบทางกลไก |
| การสึกหรอทางกล | ไม่มีการสึกหรอของบอลสกรูหรือสายพาน | ส่วนประกอบของระบบส่งกำลังอาจสึกหรอเมื่อเวลาผ่านไป |
| ข้อควรพิจารณาเกี่ยวกับความร้อน | การกระจายความร้อนของคอยล์และอุณหภูมิแม่เหล็กต้องมีการประเมิน | มอเตอร์ แบริ่ง สกรู และความร้อนของระบบส่งกำลังจำเป็นต้องได้รับการประเมิน |
| การลงทุนเริ่มแรก | สามารถสูงขึ้นได้ขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์ | สามารถประหยัดสำหรับงานวางตำแหน่งทั่วไปได้ |
| การใช้งานที่เหมาะสมที่สุด | โปรไฟล์การเคลื่อนไหวที่มีความเร็วสูง แม่นยำสูง | การวางตำแหน่งตามวัตถุประสงค์ทั่วไปและระบบที่คำนึงถึงต้นทุน |
มอเตอร์ขับเคลื่อนเชิงเส้นตรงไม่ใช่ทางออกที่ดีที่สุดสำหรับเครื่องจักรทุกเครื่องโดยอัตโนมัติ บอลสกรูและสายพานขับเคลื่อนยังคงใช้งานได้จริงสำหรับการใช้งานหลายประเภท โดยเฉพาะอย่างยิ่งเมื่อความเร็วและความแม่นยำปานกลางเป็นไปตามข้อกำหนดของกระบวนการ ตัวเลือกที่เหมาะสมขึ้นอยู่กับเป้าหมายด้านประสิทธิภาพ สถาปัตยกรรมระบบ ต้นทุนตลอดอายุการใช้งาน และสภาพแวดล้อมการทำงาน
แม้ว่ามอเตอร์ขับเคลื่อนโดยตรงจะกำจัดส่วนประกอบของระบบส่งกำลังเชิงกลหลายอย่าง แต่คุณภาพการติดตั้งยังคงมีความสำคัญต่อประสิทธิภาพในระยะยาว
ก่อนการทดสอบการใช้งาน ให้ทดสอบมอเตอร์ตามความเร็ว ความเร่ง โหลด และช่วงรอบการทำงานที่กำหนดไว้ บันทึกประสิทธิภาพการวางตำแหน่งและอุณหภูมิภายใต้สภาวะการทำงานที่เป็นตัวแทน การตรวจสอบเหล่านี้ช่วยระบุปัญหาการบูรณาการก่อนการผลิตเต็มรูปแบบ
ข้อได้เปรียบหลักของมันคือการเคลื่อนที่เชิงเส้นตรงโดยไม่มีกลไกการส่งผ่านแบบหมุนเป็นเชิงเส้น สิ่งนี้จะกำจัดฟันเฟืองของการส่งผ่านและสามารถเร่งความเร็วได้สูง ตำแหน่งที่แม่นยำ และลดการบำรุงรักษาที่เกี่ยวข้องกับบอลสกรูหรือสายพาน
ใช่. มอเตอร์ขับเคลื่อนเชิงเส้นตรงหลายตัวได้รับการออกแบบเพื่อการเร่งความเร็วอย่างรวดเร็ว ความเร็วเคลื่อนที่สูง และการเปลี่ยนทิศทางบ่อยครั้ง ประสิทธิภาพที่แท้จริงขึ้นอยู่กับแรงขับของมอเตอร์ มวลที่เคลื่อนที่ ความสามารถของเซอร์โวไดรฟ์ ผลป้อนกลับของตัวเข้ารหัส ความแข็งทางกล และขีดจำกัดทางความร้อน
มอเตอร์แกนเหล็กใช้โครงสร้างแม่เหล็กเหล็กและสามารถให้ความหนาแน่นของแรงสูง แต่ต้องพิจารณาแรงดึงดูดของแม่เหล็กและลักษณะการฟันเฟืองด้วย มอเตอร์ไร้เหล็กขจัดแกนเหล็กในชุดคอยล์เคลื่อนที่ ซึ่งสามารถลดการฟันเฟืองและปรับปรุงความราบรื่นในการเคลื่อนไหว ตัวเลือกที่ดีที่สุดขึ้นอยู่กับความต้องการด้านแรงขับ ความแม่นยำ และความร้อนของการใช้งาน
มอเตอร์ช่วยลดการบำรุงรักษาที่เกี่ยวข้องกับส่วนประกอบระบบส่งกำลังแบบสกรูหรือสายพานทั่วไป อย่างไรก็ตาม ระบบที่สมบูรณ์อาจยังต้องมีการตรวจสอบลิเนียร์ไกด์ สายเคเบิล ตัวเข้ารหัส อุปกรณ์ทำความเย็น ฮาร์ดแวร์สำหรับติดตั้ง และส่วนประกอบอื่นๆ ตามสภาพแวดล้อมการทำงานและคำแนะนำของผู้ผลิต
เริ่มต้นด้วยการกำหนดน้ำหนักบรรทุก ระยะทางในการเดินทาง แรงขับต่อเนื่องและสูงสุด ความเร็ว ความเร่ง ความแม่นยำของตำแหน่ง รอบการทำงาน และเงื่อนไขการติดตั้ง จากนั้นตรวจสอบความเข้ากันได้ทางไฟฟ้า ข้อกำหนดในการทำความเย็น ตัวเลือกผลตอบรับ และบูรณาการทางกลกับผู้ผลิต
ซีโมชั่น นำเสนอมอเตอร์แนวราบหลายแบบสำหรับการใช้งานการเคลื่อนไหวที่แม่นยำ สำหรับคำแนะนำที่เหมาะสม โปรดระบุระยะชัก มวลเคลื่อนที่ ความเร็วเป้าหมาย ความเร่ง ความแม่นยำในการกำหนดตำแหน่ง รอบการทำงาน และข้อจำกัดในการติดตั้ง ทีมวิศวกรสามารถใช้รายละเอียดเหล่านี้เพื่อช่วยระบุการกำหนดค่าที่เหมาะสม
มอเตอร์ขับเคลื่อนเชิงเส้นตรงสามารถช่วยให้ผู้ผลิตเอาชนะข้อจำกัดของระบบส่งกำลังแบบเดิมได้โดยการส่งแรงขับเชิงเส้นตรง การควบคุมการเคลื่อนไหวที่ตอบสนอง และลดการสึกหรอที่เกี่ยวข้องกับการส่งกำลัง ข้อดีของมันมีความเกี่ยวข้องโดยเฉพาะกับอุปกรณ์เซมิคอนดักเตอร์ การตัดเฉือนที่มีความแม่นยำ การประมวลผลด้วยเลเซอร์ การประกอบชิ้นส่วนอิเล็กทรอนิกส์ และการตรวจสอบอัตโนมัติ การใช้งานที่ประสบความสำเร็จขึ้นอยู่กับการเลือกโครงสร้างมอเตอร์ที่ถูกต้อง การจับคู่แรงขับต่อเนื่องและแรงขับสูงสุดกับโหลดจริง และการรวมมอเตอร์เข้ากับระบบนำทาง ผลป้อนกลับ เซอร์โวไดรฟ์ และการจัดการระบายความร้อนที่เหมาะสม
ไม่ว่าคุณจะอัพเกรดเครื่องจักรที่มีอยู่หรือพัฒนาแพลตฟอร์มระบบอัตโนมัติใหม่ SEA MOTION สามารถช่วยคุณประเมินตัวเลือกมอเตอร์ขับเคลื่อนเชิงเส้นตรงสำหรับการใช้งานของคุณได้ เยี่ยมชมหน้าผลิตภัณฑ์มอเตอร์ขับเคลื่อนเชิงเส้นอย่างเป็นทางการเพื่อตรวจสอบการกำหนดค่าและพารามิเตอร์ทางเทคนิคที่มีอยู่ หากคุณต้องการความช่วยเหลือในการเลือกรุ่น ข้อกำหนดด้านประสิทธิภาพ หรือโซลูชันเฉพาะโครงการติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและขอใบเสนอราคาที่ปรับให้เหมาะสม
