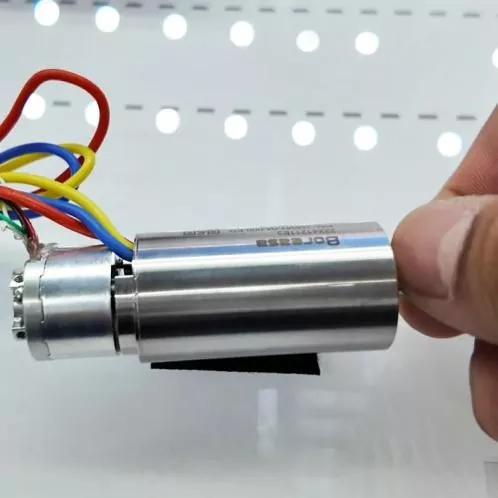

EC-Micro ตัวเข้ารหัสโฟโตอิเล็กทริคสัมบูรณ์
เครื่องเข้ารหัสโฟโตอิเล็กทริคสัมบูรณ์ซีรีส์ SEA MOTION EC-Micro เป็นผลิตภัณฑ์เข้ารหัสที่มีความแม่นยำขนาดเล็กที่สามารถแข่งขันได้ในตลาดภายใต้ห่วงโซ่อุปทานควบคุมการเคลื่อนไหวคุณภาพสูงของแบรนด์ ครอบคลุมรุ่นเลี้ยวเดียวและหลายเลี้ยวที่สมบูรณ์แบบ ผลิตภัณฑ์นี้มีโครงสร้างกลวงขนาดกะทัดรัดพิเศษที่มีช่วงเส้นผ่านศูนย์กลางภายนอก 8 มม. ถึง 26 มม. ปรับให้เข้ากับข้อกำหนดในการติดตั้งมอเตอร์ขนาดเล็กและไมโครโมดูลต่างๆ รุ่นหลายเลี้ยวมาพร้อมกับความละเอียดสูง 17 บิตและการสื่อสาร RS485 มาตรฐาน ทำให้การรับส่งข้อมูลมีความเสถียรและมีประสิทธิภาพ เมื่อเปรียบเทียบกับตัวเข้ารหัสแม่เหล็กแบบเดิม ตัวเข้ารหัสโฟโตอิเล็กทริคมีความสามารถในการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้ดีกว่า ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวในสภาพการทำงานที่ซับซ้อน ด้วยการปฏิบัติตามมาตรฐานการคัดกรองห่วงโซ่อุปทานที่เข้มงวดและมาตรฐานการทดสอบผลิตภัณฑ์ที่มีความแม่นยำ SEA MOTION จึงควบคุมทุกขั้นตอนการผลิตอย่างเข้มงวด ด้วยความสามารถในการปรับแต่งอันทรงพลัง ทำให้สามารถตอบสนองความต้องการด้านขนาดและประสิทธิภาพส่วนบุคคลของอุปกรณ์ความแม่นยำขนาดเล็กต่างๆ ได้ ครอบคลุมสถานการณ์การผลิตระดับไฮเอนด์หลายรูปแบบ

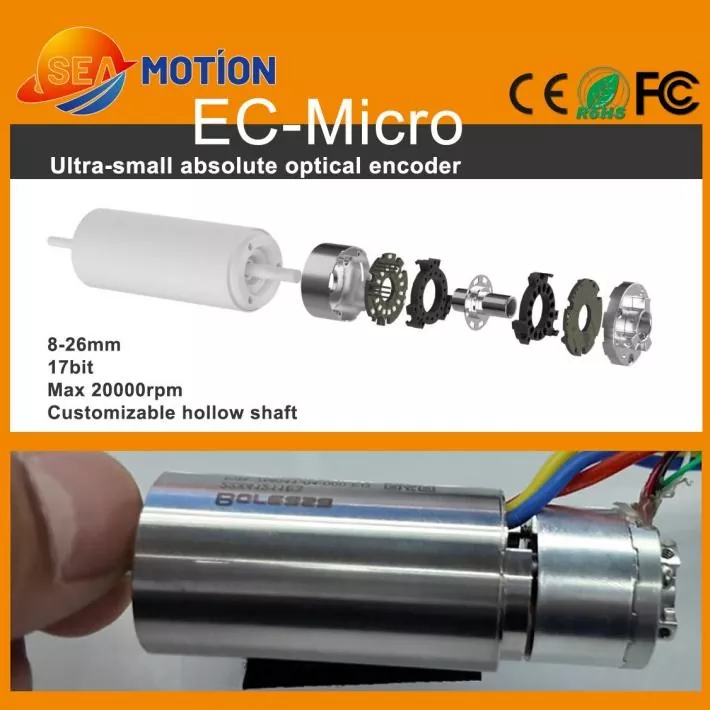

โฟโตอิเล็กทริคเอนโค้ดเดอร์สัมบูรณ์หลายเลี้ยวขนาดเล็กซีรีส์ EC-Micro มีเส้นผ่านศูนย์กลางภายนอก 8 มม.-26 มม. โครงสร้างกลวง (รองรับการปรับแต่ง) ความละเอียด 17 บิต และความเร็วสูงสุด 20,000 รอบต่อนาที
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ปณิธาน |
17บิต |
|
อินเตอร์เฟซเอาท์พุท |
อาร์เอส485 |
|
อัตรารับส่งข้อมูล |
2.5Mbps |
|
ข้อผิดพลาดสะสม |
±80" |
|
ข้อผิดพลาดอย่างต่อเนื่อง |
±5" |
|
การทำซ้ำ |
12บิต |
|
ช่วงเลี้ยวหลายรอบ |
24bit@ความละเอียด 17bit;16bit@ความละเอียด 23bit |
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ที่อยู่อาศัย |
อลูมิเนียม |
|

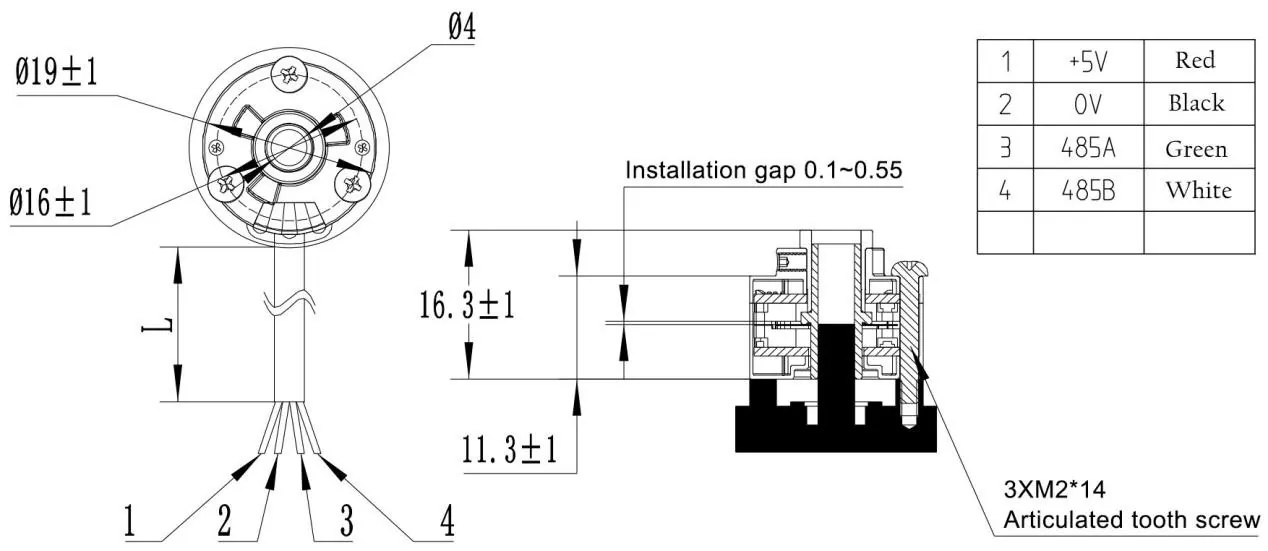

ขนาด |
ø19มม.,H=14.5มม. / ปรับแต่งได้ |
|
สกรูยึด |
M2 |
|
เส้นผ่านศูนย์กลางเพลามอเตอร์ |
4-6มม |
|
รหัสดิสก์ |
สแตนเลส |
|
การแทนที่เพลาที่อนุญาต |
รัศมี ±0.1มม. แกน ±0.1มม |
|
ความเร่งเชิงมุม |
สูงสุด: 80000 รอบต่อนาที |
|
ความเร็วสูงสุดที่อนุญาต |
20,000 รอบต่อนาที |
|
ระดับการป้องกัน |
IP40 (หลังการติดตั้ง) |
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
แรงดันไฟฟ้าขาเข้า |
DC5V ± 5% |
|
การเชื่อมต่อไฟฟ้า |
อินเทอร์เฟซการบัดกรี PCB 5pin |
|
การดำเนินงานในปัจจุบัน |
≤150mA (ไม่มีโหลด) |
|
ความแม่นยำในการตรวจจับความร้อนสูงเกินไป |
± 3 ℃ |
|
ระดับเอาท์พุตเพิ่มขึ้น/ลดลงเวลา |
≤100ns |
|
ชีวิตไฟฟ้า |
24000 ชม. (MTBF 85 ℃) |
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
อุณหภูมิ |
อุณหภูมิในการทำงาน: -20 ℃ถึง85 ℃; อุณหภูมิการจัดเก็บ: -40 ℃ถึง 105 ℃ |
|
ความชื้น |
10%-90% (ไม่มีการควบแน่น) |
|
ระดับความสูงที่ใช้งานได้ |
≤2000ม |
|
เวลาจัดเก็บ |
45 วัน |
|
การรับรองผลิตภัณฑ์ |
CE, RoHS, FCC |
|
การรับประกัน |
1ปี |
ข้อได้เปรียบหลักของซีรีส์ตัวเข้ารหัสโฟโตอิเล็กทริคของ SEA MOTION มุ่งเน้นไปที่การย่อขนาด ความแม่นยำสูง และความสามารถในการปรับตัวที่แข็งแกร่ง เติมเต็มช่องว่างทางการตลาดของตัวเข้ารหัสที่มีความแม่นยำสูงสำหรับอุปกรณ์ขนาดเล็กได้อย่างสมบูรณ์แบบ ทุกรุ่นรองรับการติดตั้งขนาดเล็กพิเศษและการเข้ารหัสที่มีความแม่นยำสูง 17 บิต โดยเวอร์ชันแบบหลายเลี้ยวทำให้สามารถวางตำแหน่งหลายมุมได้อย่างแม่นยำโดยไม่ต้องใช้แบตเตอรี่
เทคโนโลยีการตรวจจับโฟโตอิเล็กทริคระดับมืออาชีพช่วยเพิ่มการป้องกันสัญญาณรบกวนและความเสถียรในการปฏิบัติงานได้อย่างมาก โดยหลีกเลี่ยงการเบี่ยงเบนตำแหน่งที่เกิดจากการรบกวนทางแม่เหล็กไฟฟ้า โดยส่วนใหญ่จะนำไปใช้กับอุปกรณ์ความแม่นยำหลัก เช่น มอเตอร์ถ้วยกลวง มือที่คล่องแคล่วของหุ่นยนต์ และโมดูล ZR และใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ หุ่นยนต์อัจฉริยะ และสาขาการผลิตเซมิคอนดักเตอร์ ช่วยแก้ปัญหาข้อจำกัดด้านพื้นที่และความแม่นยำในการวางตำแหน่งต่ำของอุปกรณ์การเคลื่อนที่ขนาดเล็กได้อย่างมีประสิทธิภาพ โดยให้ส่วนประกอบหลักที่เชื่อถือได้ คุ้มค่า และปรับแต่งได้สำหรับระบบควบคุมการเคลื่อนไหวขนาดเล็กระดับไฮเอนด์
