เนื่องจากระบบอัตโนมัติทางอุตสาหกรรมต้องการความแม่นยำสูง รอบเวลาเร็วขึ้น และการควบคุมการเคลื่อนไหวที่เชื่อถือได้มากขึ้นซีโมชั่นให้ขั้นสูงมอเตอร์ขับเคลื่อนเชิงเส้นโซลูชันที่ออกแบบมาสำหรับการใช้งานที่ต้องการความแม่นยำ ด้วยการแปลงพลังงานไฟฟ้าเป็นการเคลื่อนที่เชิงเส้นโดยตรง มอเตอร์เหล่านี้จึงขจัดความจำเป็นในการใช้ส่วนประกอบระบบส่งกำลังเชิงกลแบบเดิมในเส้นทางขับเคลื่อน ช่วยให้ผู้ผลิตอุปกรณ์ปรับปรุงประสิทธิภาพการกำหนดตำแหน่ง ลดข้อผิดพลาดที่เกี่ยวข้องกับระยะฟันเฟือง และเพิ่มประสิทธิภาพการผลิตให้เหมาะสม
สรุปบทความ:มอเตอร์ขับเคลื่อนเชิงเส้นตรงให้การเคลื่อนที่เชิงเส้นตรงที่ควบคุมเพื่อการผลิตที่แม่นยำและอุปกรณ์อัตโนมัติ คู่มือนี้จะอธิบายวิธีการทำงานของเทคโนโลยี เปรียบเทียบการออกแบบแกนเหล็กและไร้เหล็ก ตรวจสอบพารามิเตอร์ประสิทธิภาพที่สำคัญ และสำรวจการใช้งานในการผลิตเซมิคอนดักเตอร์ การตัดเฉือน CNC การผลิตพลังงานใหม่ และการตรวจสอบทางอุตสาหกรรม นอกจากนี้ยังสรุปเกณฑ์การคัดเลือกเชิงปฏิบัติเพื่อช่วยให้วิศวกรและทีมจัดซื้อระบุโซลูชันที่เหมาะสมได้
มอเตอร์ขับเคลื่อนเชิงเส้นตรงเป็นตัวกระตุ้นแม่เหล็กไฟฟ้าที่สร้างการเคลื่อนที่ในแนวเส้นตรง แทนที่จะสร้างการเคลื่อนที่แบบหมุนที่ต้องแปลงผ่านบอลสกรู สายพาน หรือกลไกเกียร์ มีการใช้กันอย่างแพร่หลายในการใช้งานที่ต้องมีการวางตำแหน่งที่แม่นยำ การเร่งความเร็วอย่างรวดเร็ว การเคลื่อนไหวที่ราบรื่น และการดำเนินการซ้ำๆ
ในการจัดเรียงไดรฟ์ตรงทั่วไป ส่วนประกอบที่เคลื่อนที่ด้วยแม่เหล็กไฟฟ้าจะโต้ตอบกับรางแม่เหล็กถาวรเพื่อสร้างแรงผลักดัน เมื่อรวมเข้ากับเซอร์โวไดรฟ์ อุปกรณ์ป้อนกลับตำแหน่ง และระบบนำทางเชิงเส้นที่เหมาะสม มอเตอร์จะกลายเป็นส่วนหนึ่งของแกนการเคลื่อนที่ที่มีการควบคุม
ต่างจากระบบขับเคลื่อนด้วยสกรูทั่วไป การออกแบบไดรฟ์ตรงจะขจัดระยะฟันเฟืองของกลไกเกียร์ออกจากเส้นทางของไดรฟ์ ทำให้มีความน่าสนใจเป็นพิเศษสำหรับการใช้งานที่ต้องเปลี่ยนทิศทางบ่อยครั้ง การวางตำแหน่งด้วยความเร็วสูง และความแม่นยำของการเคลื่อนไหวที่สม่ำเสมอ
ซีโมชั่น มีการกำหนดค่ามอเตอร์เชิงเส้นตรงหลายแบบ รวมถึงซีรีส์แกนเหล็กแม่เหล็กแบน SMJ, ซีรีส์แกนเหล็กแม่เหล็กกลาง SMUC, ซีรีส์แกนเหล็กแม่เหล็กทวิภาคี SMU-H และซีรีส์แกนเหล็กแม่เหล็กไร้เหล็ก SMU ทวิภาคี นอกจากนี้ การกำหนดค่า SMJE แบบกึ่งปิดและ SMJD แบบปิดแบบเต็มยังมีให้เลือกใช้สำหรับข้อกำหนดเฉพาะของแอปพลิเคชันอีกด้วย
สำหรับข้อมูลผลิตภัณฑ์เพิ่มเติม โปรดไปที่หน้าผลิตภัณฑ์มอเตอร์ขับเคลื่อนเชิงเส้นตรง ซีโมชั่น
หลักการทำงานของมอเตอร์ขับเคลื่อนเชิงเส้นตรงนั้นขึ้นอยู่กับแรงแม่เหล็กไฟฟ้า เซอร์โวไดรฟ์ที่เข้ากันได้จะจ่ายกระแสไฟฟ้าที่ควบคุมให้กับขดลวดมอเตอร์ สนามแม่เหล็กที่เกิดขึ้นจะโต้ตอบกับแม่เหล็กถาวรตามแนวมอเตอร์ ทำให้เกิดแรงขับเชิงเส้น
ตัวควบคุมจะปรับคำสั่งกระแสและการเคลื่อนไหวตามตำแหน่ง ความเร็ว และความเร่งที่ต้องการ เมื่อมีการรวมอุปกรณ์ป้อนกลับ ระบบควบคุมสามารถเปรียบเทียบการเคลื่อนไหวจริงกับตำแหน่งเป้าหมายได้อย่างต่อเนื่องและแก้ไขความเบี่ยงเบน
ระบบการเคลื่อนที่เชิงเส้นทั่วไปประกอบด้วยส่วนประกอบต่อไปนี้:
เนื่องจากมอเตอร์สร้างแรงขับเชิงเส้นโดยตรง จึงหลีกเลี่ยงข้อผิดพลาดของระยะพิทช์ ฟันเฟือง และความสอดคล้องของระบบส่งกำลังที่อาจส่งผลต่อกลไกที่ขับเคลื่อนด้วยสกรูหรือสายพาน อย่างไรก็ตาม ความถูกต้องโดยรวมยังคงขึ้นอยู่กับตัวเข้ารหัส การปรับเซอร์โว คุณภาพไกด์ ความเสถียรทางความร้อน ความแม่นยำในการติดตั้ง และโครงสร้างของเครื่องจักร
การขับตรงช่วยลดระยะฟันเฟืองของระบบส่งกำลัง ทำให้ง่ายต่อการกำหนดตำแหน่งที่สม่ำเสมอและความสามารถในการทำซ้ำ สิ่งนี้มีประโยชน์สำหรับการตัดที่แม่นยำ การวางชิ้นส่วนอิเล็กทรอนิกส์ การตรวจสอบด้วยแสง และการประกอบอัตโนมัติ
มอเตอร์แนวราบสามารถตอบสนองการเปลี่ยนแปลงคำสั่งการเคลื่อนไหวได้อย่างรวดเร็ว ในการกำหนดค่าที่เหมาะสม ช่วยให้มีเวลาถ่ายโอนสั้นลง เคลื่อนที่แบบลูกสูบเร็วขึ้น และปรับปรุงปริมาณงานในอุปกรณ์การผลิตที่มีรอบการทำงานสูง
การถอดสกรู สายพาน หรือเกียร์ออกจากเส้นทางขับเคลื่อนจะช่วยลดการสึกหรอที่เกี่ยวข้องกับส่วนประกอบเหล่านั้น ความต้องการในการบำรุงรักษาจึงอาจลดลง แม้ว่าตัวนำ ตลับลูกปืน อุปกรณ์ทำความเย็น และส่วนประกอบอื่นๆ ของระบบยังคงต้องการการบำรุงรักษาที่เหมาะสม
ด้วยการตอบสนองและการปรับแต่งการควบคุมที่เหมาะสม มอเตอร์ขับเคลื่อนเชิงเส้นตรงจึงสามารถให้การเคลื่อนไหวที่มั่นคงตลอดรอบการทำงานที่ซ้ำกัน ช่วยให้ผู้ผลิตรักษาสภาวะการประมวลผลที่สม่ำเสมอในระหว่างการตรวจสอบความแม่นยำ การติด การจ่าย และการตัดเฉือน
มอเตอร์เชิงเส้นสามารถรองรับการวางตำแหน่งช่วงชักสั้น การเคลื่อนที่ระยะเคลื่อนที่ยาว และการจัดเรียงหลายแกนที่ซิงโครไนซ์ ความเหมาะสมขึ้นอยู่กับแรงขับที่ต้องการ ความยาวราง พื้นที่ติดตั้ง การออกแบบการระบายความร้อน และสถาปัตยกรรมการควบคุม
โครงสร้างมอเตอร์เชิงเส้นตรงที่แตกต่างกันให้ความสำคัญกับลำดับความสำคัญทางวิศวกรรมที่แตกต่างกัน ทางเลือกระหว่างการออกแบบแกนเหล็กและไร้เหล็กควรขึ้นอยู่กับข้อกำหนดแรงผลักดันของการใช้งาน ความทนทานต่อแรงกระเพื่อม แรงดึงดูดของแม่เหล็ก พฤติกรรมทางความร้อน และพื้นที่การติดตั้งที่มีอยู่
| การออกแบบมอเตอร์ | ลักษณะหลัก | การใช้งานที่เป็นไปได้ | การพิจารณาคัดเลือก |
|---|---|---|---|
| แกนเหล็กแม่เหล็กแบน | โครงสร้างแม่เหล็กขนาดกะทัดรัดและมีศักยภาพในการรับแรงผลักสูง | อุปกรณ์ CNC และระบบอัตโนมัติทางอุตสาหกรรม | ประเมินแรงกระเพื่อมและแรงดึงดูดของแม่เหล็ก |
| แกนเหล็กแม่เหล็กระดับกลาง | การจัดเรียงแม่เหล็กและกลไกทางเลือก | แกนการเคลื่อนที่ที่มีความแม่นยำเฉพาะทาง | ตรวจสอบรูปทรงการติดตั้งและแรงขับที่ต้องการ |
| แกนเหล็กแม่เหล็กทวิภาคี | การจัดเรียงแม่เหล็กสองด้าน | ตำแหน่งทางอุตสาหกรรมที่มีไดนามิกสูง | ประเมินการรวมตัวของโครงสร้างและแรงแม่เหล็ก |
| แม่เหล็กไร้เหล็กทวิภาคี | ไม่มีแกนเหล็กในชุดคอยล์เคลื่อนที่ | การตรวจสอบความแม่นยำ การประกอบชิ้นส่วนอิเล็กทรอนิกส์ และการใช้งานที่มีแรงกระเพื่อมต่ำ | ยืนยันขีดจำกัดแรงขับและความร้อนอย่างต่อเนื่อง |

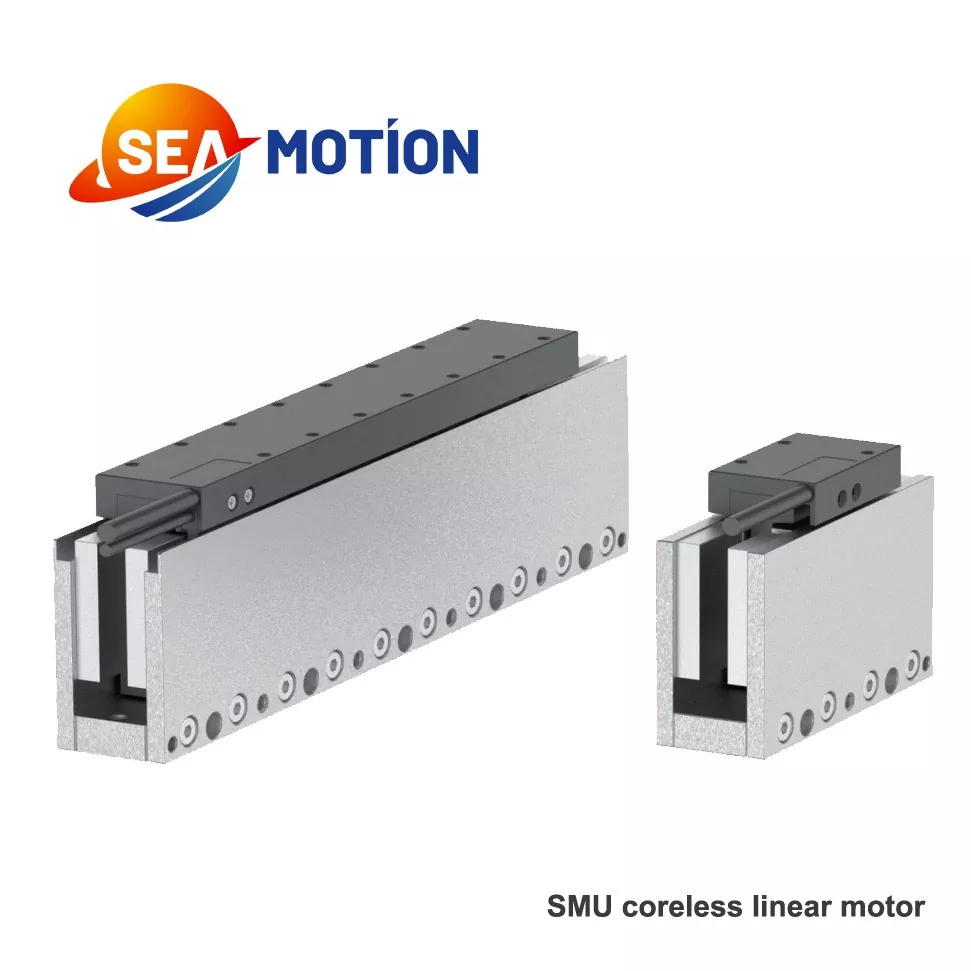

ซีรีส์ SMU ของ SEA MOTION มีตัวเลือกแบบไร้เหล็กสำหรับการใช้งานที่การออกแบบที่สำคัญคำนึงถึงการเคลื่อนไหวที่ราบรื่นและการดึงดูดแม่เหล็กต่ำ กลุ่มผลิตภัณฑ์ SMJ, SMUC และ SMU-H นำเสนอทางเลือกแกนเหล็กสำหรับความต้องการด้านแรงขับ ขนาด และการรวมอื่นๆ รวมกัน
ลักษณะการออกแบบแตกต่างกันไปตามรุ่น วิศวกรควรตรวจสอบเส้นโค้งแรง-ความเร็วที่เกี่ยวข้อง ภาพวาดมิติ และขีดจำกัดการทำงานก่อนที่จะสรุปการเลือกมอเตอร์
การเลือกมอเตอร์ขับเคลื่อนเชิงเส้นตรงต้องการมากกว่าการเปรียบเทียบความเร็วสูงสุดหรือแรงขับสูงสุด มอเตอร์ต้องตอบสนองทั้งความต้องการความเร่งระยะสั้นและความต้องการต่อเนื่องของวงจรการผลิต
ตารางต่อไปนี้สรุปข้อมูลจำเพาะตัวแทนที่เผยแพร่สำหรับซีรีส์มอเตอร์ขับเคลื่อนเชิงเส้นตรงไร้เหล็ก SEA MOTION SMU21
| พารามิเตอร์ | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| แรงผลักดันสูงสุด | 105 น | 210 น | 315 น | 420 น |
| แรงผลักดันอย่างต่อเนื่อง | 30 น | 60 น | 90 น | 120 น |
| ความยาวคอยล์ | 78 มม | 138 มม | 198 มม | 258 มม |
| กำลังต่อเนื่องสูงสุด | 49 ว | 100 วัตต์ | 145 วัตต์ | 195 วัตต์ |
| สนามแม่เหล็ก | 30 มม | 30 มม | 30 มม | 30 มม |
สำคัญ:ตารางสรุปค่าระดับโมเดลจากข้อกำหนดเฉพาะของซีรีส์ที่เผยแพร่ ความเร็วสูงสุด กระแสไฟฟ้า การกำหนดค่าการม้วน และคุณลักษณะทางไฟฟ้าอื่นๆ จะแตกต่างกันไปตามรุ่นและตัวเลือกการม้วน ศึกษาเอกสารข้อมูลที่สมบูรณ์ของผู้ผลิตก่อนตัดสินใจทางวิศวกรรม
เมื่อตรวจสอบเอกสารข้อมูลจำเพาะ ให้จัดลำดับความสำคัญของพารามิเตอร์เหล่านี้:
เพื่อการเปรียบเทียบที่เชื่อถือได้มากที่สุด ให้ประเมินโหลดที่คาดหวัง รูปแบบการเร่งความเร็ว รอบการทำงาน และสภาวะความร้อนร่วมกัน แทนที่จะเลือกมอเตอร์ตามข้อกำหนดเฉพาะหัวข้อเดียว
การผสมผสานระหว่างการขับเคลื่อนโดยตรง การตอบสนองแบบไดนามิก และการวางตำแหน่งที่ควบคุมได้ ทำให้มอเตอร์ขับเคลื่อนเชิงเส้นตรงเหมาะสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย
การจัดการแผ่นเวเฟอร์ การจัดตำแหน่งที่แม่นยำ ขั้นตอนการตรวจสอบ และการประมวลผลแผงจอแสดงผล จำเป็นต้องมีการเคลื่อนไหวซ้ำๆ โดยมีข้อผิดพลาดในการวางตำแหน่งน้อยที่สุด มอเตอร์เชิงเส้นช่วยให้นักออกแบบอุปกรณ์สร้างแกนการเคลื่อนที่ที่ตอบสนองสำหรับกระบวนการที่มีความต้องการสูงเหล่านี้
เครื่องแมชชีนนิ่งเซ็นเตอร์ความเร็วสูง ระบบตัดด้วยเลเซอร์ และอุปกรณ์แกะสลักที่มีความแม่นยำจะได้รับประโยชน์จากการเร่งความเร็วที่รวดเร็วและการขจัดฟันเฟืองของสกรูไดรฟ์ ความแข็งแกร่งของเครื่องจักร แรงตัด และการควบคุมความร้อนยังคงมีความสำคัญต่อความแม่นยำในการตัดเฉือนขั้นสุดท้าย
การจัดการอิเล็กโทรดแบตเตอรี่ การเรียงซ้อน การจัดตำแหน่งส่วนประกอบ และการตรวจสอบเซลล์แสงอาทิตย์มักเกี่ยวข้องกับการเคลื่อนที่ด้วยความเร็วสูงซ้ำๆ มอเตอร์ที่มีขนาดเหมาะสมสามารถช่วยประสานการทำงานเหล่านี้ในขณะที่รักษาตำแหน่งที่สม่ำเสมอ
การผลิตอุปกรณ์อิเล็กทรอนิกส์ใช้การเคลื่อนไหวที่แม่นยำในการจัดวางส่วนประกอบ การจ่าย การเชื่อม การเรียงลำดับ และการตรวจสอบด้วยภาพ แกนขับตรงสามารถรองรับรอบเวลาสั้นและควบคุมการเคลื่อนที่ระหว่างการทำงานซ้ำๆ ได้
แท่นถ่ายภาพ เครื่องมือในห้องปฏิบัติการ และอุปกรณ์ตรวจวัดทางวิทยาศาสตร์อาจต้องมีการเคลื่อนไหวที่ราบรื่นและควบคุมได้ ต้องเลือกมอเตอร์และระบบป้อนกลับที่เหมาะสมตามข้อกำหนดด้านเสียง ความแม่นยำ ความสะอาด ความปลอดภัย และรอบการทำงาน
ซีโมชั่น ยังพัฒนาอุปกรณ์ที่ใช้เทคโนโลยีมอเตอร์เชิงเส้นตรง รวมถึงการตัดด้วยเลเซอร์ที่มีความแม่นยำสูง และระบบจดจำภาพและตรวจสอบ สำรวจโซลูชันมอเตอร์เชิงเส้นเพื่อทำความเข้าใจกลุ่มผลิตภัณฑ์ที่กว้างขึ้น
กระบวนการคัดเลือกที่มีโครงสร้างช่วยลดการเปลี่ยนแปลงทางวิศวกรรม และหลีกเลี่ยงส่วนประกอบการเคลื่อนไหวที่มีขนาดเล็กหรือมีราคาแพงโดยไม่จำเป็น ก่อนขอใบเสนอราคาให้กำหนดเงื่อนไขการทำงานให้ชัดเจนที่สุด
นอกจากนี้ ยังเป็นประโยชน์ในการขอภาพวาดมิติ เส้นโค้งความเร็วแรง ข้อมูลจำเพาะทางไฟฟ้า ความเข้ากันได้ของไดรฟ์ที่แนะนำ และการสนับสนุนทางเทคนิคระหว่างการทดสอบเดินเครื่องอีกด้วย
สำหรับทีมจัดซื้อ ข้อควรพิจารณาเพิ่มเติม ได้แก่ ความสม่ำเสมอในการผลิต ขั้นตอนการตรวจสอบ ความสามารถในการจัดส่ง ความพร้อมของอะไหล่ และการสนับสนุนหลังการขาย SEA MOTION รายงานว่าโรงปฏิบัติงานสะอาดที่ได้รับการอัปเกรดได้เริ่มดำเนินการเมื่อต้นปี 2026 โดยเพิ่มกำลังการผลิตและสนับสนุนความสม่ำเสมอของผลิตภัณฑ์และประสิทธิภาพการจัดส่งที่ดีขึ้น
เซอร์โวมอเตอร์แบบหมุนทั่วไปสร้างการเคลื่อนที่แบบหมุนที่อาจต้องใช้บอลสกรู สายพาน หรือกระปุกเกียร์เพื่อสร้างการเคลื่อนที่เชิงเส้น มอเตอร์ขับเคลื่อนเชิงเส้นตรงจะสร้างแรงผลักดันเป็นเส้นตรงโดยตรง โดยไม่จำเป็นต้องใช้ส่วนประกอบของระบบส่งกำลังเชิงกลในเส้นทางขับเคลื่อน
ใช่. มอเตอร์แนวราบสามารถเร่งความเร็วและกำหนดตำแหน่งด้วยความเร็วสูงได้เมื่อมอเตอร์ เซอร์โวไดรฟ์ ระบบป้อนกลับ และโครงสร้างทางกลได้รับการจับคู่อย่างถูกต้อง ประสิทธิภาพที่ทำได้ขึ้นอยู่กับรุ่นและเงื่อนไขการใช้งานเฉพาะ
มอเตอร์แกนเหล็กใช้แกนเหล็กในการประกอบแม่เหล็กไฟฟ้าและสามารถให้แรงขับสูงในการออกแบบที่กะทัดรัด มอเตอร์ไร้เหล็กขจัดแกนเหล็กในชุดคอยล์เคลื่อนที่ ซึ่งสามารถลดการฟันเฟืองและแรงดึงดูดของแม่เหล็กได้ ตัวเลือกที่ดีที่สุดขึ้นอยู่กับข้อกำหนดด้านแรงผลักดัน ความราบรื่น และการรวมระบบของแอปพลิเคชัน
กลไกขับเคลื่อนโดยตรงช่วยลดการสึกหรอที่เกี่ยวข้องกับการส่งผ่านสกรูหรือสายพานทั่วไป อย่างไรก็ตาม ระบบการเคลื่อนที่ทั้งหมดอาจยังต้องมีการหล่อลื่นแบบไกด์ การตรวจสอบสายเคเบิล การทำความสะอาด การบำรุงรักษาระบบทำความเย็น และการตรวจสอบประสิทธิภาพเป็นระยะ
คำนวณแรงที่ต้องการตลอดวงจรการทำงาน รวมถึงการเร่งความเร็ว แรงเสียดทาน ภาระภายนอก และแรงในกระบวนการ จากนั้นประเมินรอบการทำงานและสภาวะความร้อน มอเตอร์ที่เลือกต้องเป็นไปตามข้อกำหนดต่อเนื่องตลอดจนความต้องการแรงสูงสุด
ซีโมชั่น นำเสนอซีรีส์มอเตอร์เชิงเส้นตรง SMJ, SMUC, SMU-H และ SMU พร้อมด้วย SMJE แบบกึ่งปิดและการกำหนดค่า SMJD แบบปิดทั้งหมด ความพร้อมใช้งานและความเหมาะสมควรได้รับการยืนยันกับผู้ผลิตตามการเดินทาง แรง เงื่อนไขการติดตั้ง และการใช้งานที่จำเป็น
ระบุแรงขับที่ต้องการ มวลเคลื่อนที่ ความยาวช่วงชัก ความเร็วสูงสุด ความเร่ง รอบการทำงาน ขนาดการติดตั้ง ระบบจ่ายไฟ ข้อกำหนดป้อนกลับ และการใช้งานที่ต้องการ การแบ่งปันภาพวาดที่เกี่ยวข้องหรือข้อมูลจำเพาะของอุปกรณ์ที่มีอยู่ยังสามารถช่วยให้ซัพพลายเออร์แนะนำการกำหนดค่าที่เหมาะสมได้
มอเตอร์ขับเคลื่อนเชิงเส้นตรงเป็นตัวเลือกที่มีคุณค่าสำหรับผู้ผลิตที่กำลังมองหาตำแหน่งที่แม่นยำ การตอบสนองแบบไดนามิกที่รวดเร็ว และลดการพึ่งพาส่วนประกอบของระบบส่งกำลังทางกล ข้อดีของมันสามารถมีความสำคัญอย่างยิ่งในอุปกรณ์เซมิคอนดักเตอร์ การตัดเฉือน CNC การผลิตแบตเตอรี่ การประกอบทางอิเล็กทรอนิกส์ และการตรวจสอบอัตโนมัติ อย่างไรก็ตาม การนำไปปฏิบัติให้สำเร็จนั้นจำเป็นต้องมีการประเมินแรงผลักดัน ความเร็ว ขีดจำกัดอุณหภูมิ การป้อนกลับ และบูรณาการทางกลไกอย่างรอบคอบ
ซีโมชั่น มีการกำหนดค่ามอเตอร์เชิงเส้นหลายแบบและการสนับสนุนด้านเทคนิคสำหรับการใช้งานควบคุมการเคลื่อนที่ทางอุตสาหกรรม หากคุณกำลังประเมินการออกแบบเครื่องจักรใหม่หรืออัพเกรดแกนการเคลื่อนที่ที่มีอยู่ โปรดไปที่หน้าผลิตภัณฑ์มอเตอร์ขับเคลื่อนเชิงเส้นเพื่อตรวจสอบตัวเลือกที่มี ติดต่อ SEA MOTION เพื่อหารือเกี่ยวกับข้อกำหนดในการใช้งานของคุณ เปรียบเทียบรุ่นที่เหมาะสม และรับข้อมูลจำเพาะของผลิตภัณฑ์และใบเสนอราคา สำหรับคำแนะนำและความช่วยเหลือที่ปรับให้เหมาะกับโครงการระบบอัตโนมัติครั้งต่อไปของคุณติดต่อเราวันนี้.
