EtherNET IP Heavy Duty Encoder สามารถปรับปรุงความแม่นยำและความน่าเชื่อถือในระบบอัตโนมัติทางอุตสาหกรรมที่รุนแรงได้อย่างไร

คุนซานพัฒนาโซลูชั่นควบคุมการเคลื่อนไหวสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง รวมถึงตัวเข้ารหัสสำหรับงานหนัก EtherNET IPสำหรับการตอบรับตำแหน่งเครือข่าย ด้วยตัวเครื่องขนาด 58 มม. ความละเอียดรอบเดียวสูงสุด 18 บิต การส่งข้อมูล 100 Mbit และการป้องกันทางอุตสาหกรรมที่แข็งแกร่ง ตัวเข้ารหัสนี้ได้รับการออกแบบสำหรับการใช้งานที่ต้องการการตอบสนองที่แม่นยำและการสื่อสารที่เชื่อถือได้

ตัวเข้ารหัส EtherNET IP Heavy Duty ผสมผสานการตรวจจับตำแหน่งแบบสัมบูรณ์เข้ากับการสื่อสารอีเธอร์เน็ตทางอุตสาหกรรม ช่วยให้ระบบอัตโนมัติสามารถรับข้อมูลตำแหน่งการหมุนที่เชื่อถือได้ ในขณะเดียวกันก็ลดความซับซ้อนในการรวมเข้ากับสถาปัตยกรรมการควบคุมเครือข่าย การใช้งานในอุตสาหกรรมหนักยุคใหม่ต้องการมากกว่าการตอบสนองขั้นพื้นฐาน: อุปกรณ์อาจเผชิญกับการสั่นสะเทือน ฝุ่น ความชื้น การรบกวนทางแม่เหล็กไฟฟ้า ความผันผวนของอุณหภูมิ และภาระทางกลอย่างต่อเนื่อง ตัวเข้ารหัสที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมจึงต้องสร้างสมดุลระหว่างความละเอียด ประสิทธิภาพการสื่อสาร ความทนทานทางกลไก และความยืดหยุ่นในการติดตั้ง คู่มือนี้จะอธิบายวิธีการทำงานของตัวเข้ารหัสสำหรับงานหนักที่ใช้ EtherNET/IP ข้อดีทางเทคนิคที่สำคัญ ข้อมูลจำเพาะที่สำคัญ พื้นที่การใช้งาน และข้อควรพิจารณาในการเลือก

สารบัญ

1. ตัวเข้ารหัสสำหรับงานหนัก EtherNET IP คืออะไร?
2. เหตุใด EtherNET/IP จึงมีความสำคัญสำหรับการควบคุมการเคลื่อนไหวแบบ Heavy-Duty?
3. คุณสมบัติทางเทคนิคที่สำคัญคืออะไร?
4. ข้อมูลจำเพาะที่สำคัญโดยสรุป
5. มันใช้ที่ไหน?
6. คุณควรเลือกตัวเข้ารหัสที่เหมาะสมอย่างไร?
7. คำถามที่พบบ่อย
8. บทสรุป

ตัวเข้ารหัสสำหรับงานหนัก EtherNET IP คืออะไร?

ตัวเข้ารหัสสำหรับงานหนัก EtherNET IP คือเครื่องเข้ารหัสแบบโรตารีทางอุตสาหกรรมที่ออกแบบมาเพื่อวัดตำแหน่งเพลาและสื่อสารข้อมูลนั้นผ่านเครือข่ายอีเธอร์เน็ตอุตสาหกรรม EtherNet/IP ต่างจากอุปกรณ์ป้อนกลับส่วนเพิ่มพื้นฐาน ตัวเข้ารหัสแบบสัมบูรณ์สามารถให้ข้อมูลตำแหน่งที่กำหนดไว้ โดยไม่ต้องให้ระบบควบคุมสร้างตำแหน่งใหม่จากพัลส์เพียงอย่างเดียว

สำหรับระบบอัตโนมัติที่มีความต้องการสูง การผสมผสานระหว่างการตรวจจับแม่เหล็กสัมบูรณ์และการสื่อสารผ่านอีเทอร์เน็ตทำให้เป็นวิธีที่ปฏิบัติได้จริงในการเชื่อมต่อเครื่องจักรที่กำลังหมุนกับ PLC ตัวควบคุม และอุปกรณ์เครือข่ายอื่นๆ การออกแบบขนาด 58 มม. ที่อธิบายโดย Kunshan รองรับการวัดตำแหน่งทั้งแบบเลี้ยวเดียวและหลายเลี้ยว ในขณะที่ความละเอียดที่กำหนดค่าได้ช่วยให้ระบบป้อนกลับตรงกับข้อกำหนดการควบคุมการเคลื่อนไหวที่แตกต่างกัน

ตัวเข้ารหัสใช้เทคโนโลยีการเหนี่ยวนำแม่เหล็กที่มีความแม่นยำสูง และรองรับอัตราการส่งข้อมูล EtherNet/IP สูงสุดที่ 100 Mbit ฟังก์ชันที่ตั้งโปรแกรมได้อาจรวมถึงความละเอียด ฐานเวลา ความเร็ว ค่าที่ตั้งไว้ ทิศทางการนับ และที่อยู่ IP ทำให้วิศวกรมีความยืดหยุ่นมากขึ้นระหว่างการทดสอบการใช้งานและการรวมระบบ

เหตุใด EtherNET/IP จึงมีความสำคัญสำหรับการควบคุมการเคลื่อนไหวแบบ Heavy-Duty?

เครื่องจักรอุตสาหกรรมมีการเชื่อมต่อกันมากขึ้นผ่านเครือข่ายการสื่อสาร แทนที่จะถือว่าเซ็นเซอร์แต่ละตัวเป็นส่วนประกอบที่แยกออกจากกัน สถาปัตยกรรมอัตโนมัติสมัยใหม่จะแลกเปลี่ยนข้อมูลระหว่างตัวเข้ารหัส, PLC, ไดรฟ์, HMI และระบบกำกับดูแล

EtherNet/IP มีประโยชน์อย่างยิ่งเมื่อตัวเข้ารหัสต้องเป็นส่วนหนึ่งของโครงสร้างพื้นฐานอีเทอร์เน็ตอุตสาหกรรมขนาดใหญ่ ตัวเข้ารหัสสามารถส่งข้อมูลตำแหน่งผ่านเครือข่าย ซึ่งสนับสนุนการตรวจสอบแบบรวมศูนย์และการควบคุมเครื่องจักรที่มีการประสานงาน

• บูรณาการเครือข่าย:การสื่อสารอีเทอร์เน็ตช่วยให้ตัวเข้ารหัสกลายเป็นส่วนหนึ่งของสถาปัตยกรรมระบบอัตโนมัติที่เชื่อมต่ออยู่
• การขยายตัวที่ยืดหยุ่น:อุปกรณ์ที่เชื่อมต่อเครือข่ายสามารถรวมเข้ากับระบบควบคุมที่ใหญ่ขึ้นได้ตามความต้องการของอุปกรณ์ที่เพิ่มขึ้น
• ข้อเสนอแนะตำแหน่งดิจิตอล:ข้อมูลตำแหน่งที่แน่นอนสนับสนุนการตรวจสอบเครื่องจักรที่กำลังหมุนอย่างแม่นยำ
• การวินิจฉัยระยะไกล:การสื่อสารผ่านเครือข่ายสามารถทำให้ระบบควบคุมเข้าถึงข้อมูลสถานะและข้อมูลป้อนกลับของอุปกรณ์ได้มากขึ้น
• ลดความซับซ้อนในการเดินสายไฟ:สถาปัตยกรรมอีเทอร์เน็ตอุตสาหกรรมสามารถทำให้การสื่อสารง่ายขึ้นเมื่อเทียบกับการเชื่อมต่อสัญญาณหลายตัว

ข้อได้เปรียบเหล่านี้มีประโยชน์อย่างยิ่งในการแปรรูปเหล็ก การผลิตปิโตรเคมี การทำเหมืองแร่ ระบบการยก และสภาพแวดล้อมอื่นๆ ที่เครื่องจักรต้องทำงานอย่างต่อเนื่องและเชื่อถือได้

คุณสมบัติทางเทคนิคที่สำคัญคืออะไร?

1. ผลตอบรับตำแหน่งสัมบูรณ์ที่มีความละเอียดสูง

ตัวเข้ารหัสรองรับความละเอียดเทิร์นเดียวสูงสุด 18 บิต และความละเอียดหลายเทิร์นสูงสุด 14 บิต ความละเอียดที่สูงขึ้นทำให้ระบบควบคุมสามารถแยกแยะการเปลี่ยนแปลงตำแหน่งการหมุนเล็กน้อยได้ ซึ่งมีประโยชน์สำหรับการใช้งานที่ต้องการการวางตำแหน่งเชิงกลที่แม่นยำ

2. การสื่อสาร 100 Mbit EtherNet/IP

ตัวเข้ารหัสใช้การสื่อสารอีเธอร์เน็ตอุตสาหกรรม EtherNet/IP ที่มีอัตราการส่งข้อมูลสูงสุด 100 Mbit นี่เป็นช่องทางตอบรับบนเครือข่ายที่เหมาะสำหรับระบบควบคุมอุตสาหกรรมสมัยใหม่และการสื่อสารระดับเครื่องจักร

3. การก่อสร้างทางกลสำหรับงานหนัก

ตัวเข้ารหัสสำหรับงานหนักจะต้องทนทานต่อสภาวะที่มีความต้องการมากกว่าอุปกรณ์ตรวจจับทั่วไป โครงสร้างที่มีให้ใช้ตัวเครื่องอะลูมิเนียม โดยมีสแตนเลสเป็นตัวเลือก การออกแบบนี้ยังรองรับการกำหนดค่าช่องเสียบสายเคเบิลแนวรัศมีและแนวแกนด้วย

4. การป้องกันความเสี่ยงด้านไฟฟ้าและการติดตั้ง

การป้องกันการกลับขั้วและการป้องกันการลัดวงจรช่วยลดผลที่ตามมาจากข้อผิดพลาดในการเดินสายไฟหรือการติดตั้ง ตัวเข้ารหัสยังรวมการป้องกันฟ้าผ่าและไฟฟ้าสถิต ซึ่งอาจมีประโยชน์ในสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการไฟฟ้า

5. การกำหนดค่าทางกลที่ยืดหยุ่น

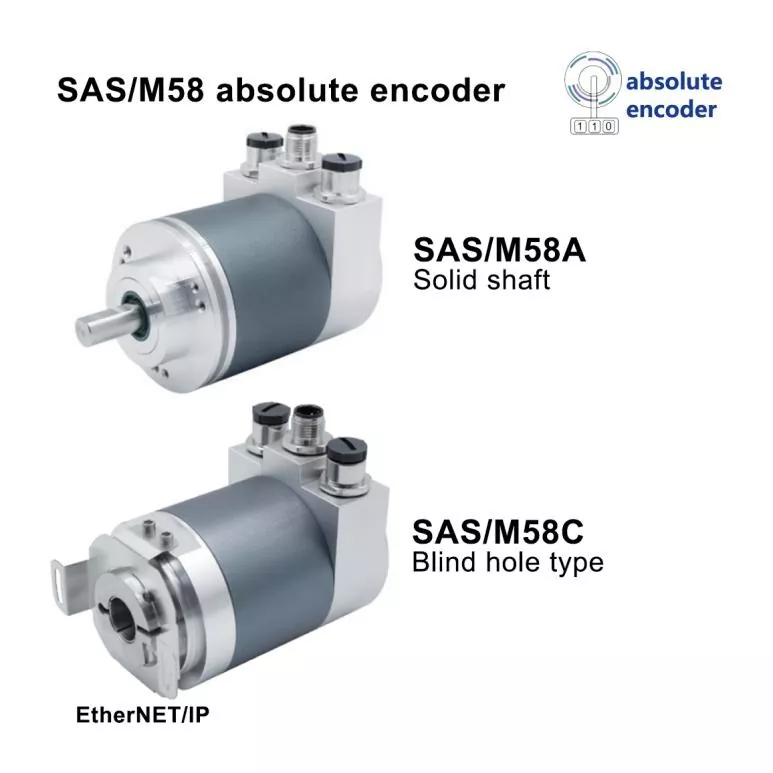

แพลตฟอร์มตัวเข้ารหัสขนาด 58 มม. รองรับการกำหนดค่าแบบเพลาตันและรูตัน ขนาดเพลา 6, 8, 10, 12 และ 15 มม. สามารถปรับแต่งได้ ในขณะที่การกำหนดค่าตัวเชื่อมต่อและหน้าแปลนหลายแบบช่วยให้วิศวกรปรับตัวเข้ารหัสให้เข้ากับรูปแบบเครื่องจักรที่แตกต่างกัน

ข้อมูลจำเพาะที่สำคัญโดยสรุป

ข้อมูลจำเพาะต่อไปนี้แสดงให้เห็นว่าเหตุใดตัวเข้ารหัสนี้จึงสามารถรองรับแอปพลิเคชันควบคุมการเคลื่อนไหวบนเครือข่ายที่มีความต้องการสูง:

การเลือกตัวเข้ารหัสที่แท้จริงควรขึ้นอยู่กับสภาพแวดล้อมของเครื่องจักรที่สมบูรณ์เสมอ รวมถึงขนาดเพลา ความเร็วในการหมุน โหลดทางกล อุณหภูมิ ระดับการปนเปื้อน สถาปัตยกรรมการสื่อสาร และพื้นที่ติดตั้ง

มันใช้ที่ไหน?

ตัวเข้ารหัสอีเทอร์เน็ตสำหรับงานหนักมีคุณค่ามากที่สุด โดยการตอบสนองตำแหน่งจะต้องยังคงเชื่อถือได้ในขณะที่เครื่องจักรทำงานภายใต้สภาวะทางอุตสาหกรรมที่มีความต้องการสูง

อุปกรณ์เหล็กและโลหะวิทยา

อุปกรณ์การผลิตเหล็กอาจมีการสั่นสะเทือนสูง แรงกระแทกทางกล ความร้อน และการทำงานต่อเนื่อง ตัวเข้ารหัสแบบสัมบูรณ์สามารถให้การตอบสนองแบบหมุนสำหรับลูกกลิ้ง เครื่องจักรในการประมวลผล และอุปกรณ์การผลิตแบบอัตโนมัติ

ระบบปิโตรเคมีและการกลั่น

โรงงานปิโตรเคมีต้องการการตรวจสอบและระบบอัตโนมัติที่เชื่อถือได้ การตอบสนองตำแหน่งแบบเครือข่ายสามารถรองรับการตรวจสอบสถานะอุปกรณ์ กลไกอัตโนมัติ และสถาปัตยกรรมการควบคุมระยะไกล

การทำเหมืองแร่และเครื่องจักรกลหนัก

อุปกรณ์การทำเหมืองต้องเผชิญกับฝุ่น การสั่นสะเทือน และความเครียดทางกล Heavy-duty encoder construction combined with industrial Ethernet communication can support reliable position feedback for intelligent machinery.

อุปกรณ์ยกและยก

ระบบการยกขนาดใหญ่ต้องการการตอบสนองในการหมุนที่แม่นยำเพื่อประสานการเคลื่อนที่ทางกล ข้อมูลตำแหน่งที่แน่นอนสามารถช่วยให้กำหนดตำแหน่งและติดตามเครื่องจักรที่คาดการณ์ได้มากขึ้น

การผลิตไฟฟ้าและกระดาษ

อุปกรณ์ผลิตไฟฟ้าและสายการผลิตกระดาษอัตโนมัติยังได้รับประโยชน์จากการตอบสนองของตัวเข้ารหัสแบบเครือข่าย ซึ่งการทำงานของเครื่องจักรอย่างต่อเนื่องและการควบคุมแบบรวมศูนย์มีความสำคัญ

คุณควรเลือกตัวเข้ารหัสที่เหมาะสมอย่างไร?

การเลือกตัวเข้ารหัสทางอุตสาหกรรมควรเริ่มต้นด้วยการใช้งานมากกว่าแค่โปรโตคอลการสื่อสาร รุ่นที่เหมาะสมต้องเป็นไปตามข้อกำหนดทั้งทางไฟฟ้าและเครื่องกล

1. ตรวจสอบความเข้ากันได้ของเพลา:ยืนยันเส้นผ่านศูนย์กลางเพลา ข้อกำหนดของเพลาตันหรือรูตัน ขนาดหน้าแปลน และแรงทางกลที่อนุญาต
2. กำหนดความละเอียด:เลือกความละเอียดการหมุนรอบเดียวและหลายเทิร์นที่ต้องการตามความแม่นยำของตำแหน่งและข้อกำหนดของตัวควบคุม
3. ตรวจสอบความเข้ากันได้ของเครือข่าย:ตรวจสอบให้แน่ใจว่า PLC หรือตัวควบคุมทางอุตสาหกรรมรองรับสถาปัตยกรรมการสื่อสาร EtherNet/IP และ CIP ที่จำเป็น
4. ประเมินสภาพแวดล้อม:พิจารณาอุณหภูมิ ความชื้น ฝุ่น น้ำมัน การสั่นสะเทือน การกระแทก และการรบกวนทางแม่เหล็กไฟฟ้า
5. ยืนยันความเร็วในการหมุน:ตรวจสอบให้แน่ใจว่าความเร็วสูงสุดที่อนุญาตของตัวเข้ารหัสนั้นเกินความเร็วของเครื่องจักรจริงโดยมีระยะการทำงานที่เหมาะสม
6. พิจารณาการติดตั้ง:ตรวจสอบประเภทคอนเนคเตอร์ ทิศทางทางออกของสายเคเบิล พื้นที่ติดตั้งที่มีอยู่ และการเข้าถึงการบำรุงรักษา
7. ตรวจสอบข้อกำหนดการป้องกัน:จับคู่ระดับกล่องหุ้มและการซีลให้ตรงกับสภาพแวดล้อมจริง แทนที่จะอาศัยเฉพาะข้อมูลจำเพาะของเครื่องที่ระบุเท่านั้น

สำหรับวิศวกรที่เปรียบเทียบผลิตภัณฑ์ต่างๆ ยังมีประโยชน์ในการประเมินการสนับสนุนทางเทคนิค ความสามารถในการปรับแต่ง การตรวจสอบคุณภาพ เอกสาร และบริการหลังการขาย ปัจจัยเหล่านี้อาจมีผลกระทบอย่างมีนัยสำคัญต่อต้นทุนโครงการทั้งหมดและความน่าเชื่อถือในระยะยาว

คำถามที่พบบ่อย

ความเร็วในการสื่อสารสูงสุดของตัวเข้ารหัสคือเท่าใด

อินเทอร์เฟซ EtherNet/IP รองรับอัตราการส่งข้อมูลสูงสุด 100 Mbit ทำให้ตัวเข้ารหัสเหมาะสำหรับการรวมเข้ากับสถาปัตยกรรมการควบคุมอีเธอร์เน็ตทางอุตสาหกรรม

ตัวเข้ารหัสรองรับการวัดทั้งแบบเลี้ยวเดียวและหลายเลี้ยวหรือไม่

ใช่. ตัวเข้ารหัสรองรับการวัดตำแหน่งสัมบูรณ์ทั้งแบบเลี้ยวเดียวและหลายเลี้ยว ความละเอียดเทิร์นเดียวสามารถเข้าถึง 18 บิต ในขณะที่ความละเอียดหลายเทิร์นสามารถเข้าถึง 14 บิต

ตัวเข้ารหัสต้องการแหล่งจ่ายไฟแบบใด

ช่วงแหล่งจ่ายไฟที่ระบุคือ 10–30 VDC ทำให้เข้ากันได้กับสถาปัตยกรรมพลังงานควบคุมทางอุตสาหกรรมทั่วไป

สามารถปรับแต่งขนาดเพลาและการกำหนดค่าทางกลได้หรือไม่?

ใช่. ขนาดเพลารวมทั้ง 6, 8, 10, 12 และ 15 มม. สามารถปรับแต่งได้ สามารถเลือกการกำหนดค่าหน้าแปลน ขั้วต่อ และช่องเสียบสายเคเบิลที่แตกต่างกันได้ตามความต้องการในการติดตั้ง

สภาพแวดล้อมใดที่เหมาะกับตัวเข้ารหัสประเภทนี้

ได้รับการออกแบบมาเพื่อการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง เช่น การผลิตเหล็ก โรงงานปิโตรเคมี เครื่องจักรวิศวกรรมหนัก อุปกรณ์เหมืองแร่ ระบบการยก โรงไฟฟ้า และสายการผลิตอัตโนมัติ ควรเลือกการป้องกันและการกำหนดค่าวัสดุที่เหมาะสมตามเงื่อนไขของไซต์จริง

บทสรุป

ตัวเข้ารหัสสำหรับงานหนัก EtherNET IP สามารถให้การผสมผสานที่แข็งแกร่งของการตอบรับตำแหน่งที่แน่นอน การเชื่อมต่ออีเทอร์เน็ตอุตสาหกรรม ความละเอียดสูง และประสิทธิภาพทางกลไกที่ทนทาน ด้วยคุณสมบัติต่างๆ เช่น ความละเอียดรอบเดียวสูงสุด 18 บิต การสื่อสาร 100 Mbit การกำหนดค่าเพลาที่ยืดหยุ่น และการป้องกันทางอุตสาหกรรม จึงเหมาะอย่างยิ่งกับระบบอัตโนมัติสำหรับงานหนักบนเครือข่ายที่ซึ่งผลตอบรับที่เชื่อถือได้เป็นสิ่งสำคัญ หากคุณกำลังประเมินข้อกำหนดเฉพาะของตัวเข้ารหัสสำหรับเครื่องจักรใหม่ อัปเกรดระบบอัตโนมัติที่มีอยู่ หรือพัฒนาโซลูชันควบคุมการเคลื่อนไหวที่ปรับแต่งเองติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดการใช้งาน การกำหนดค่าทางกล และความต้องการด้านการสื่อสารกับทีมวิศวกรคุนซาน
