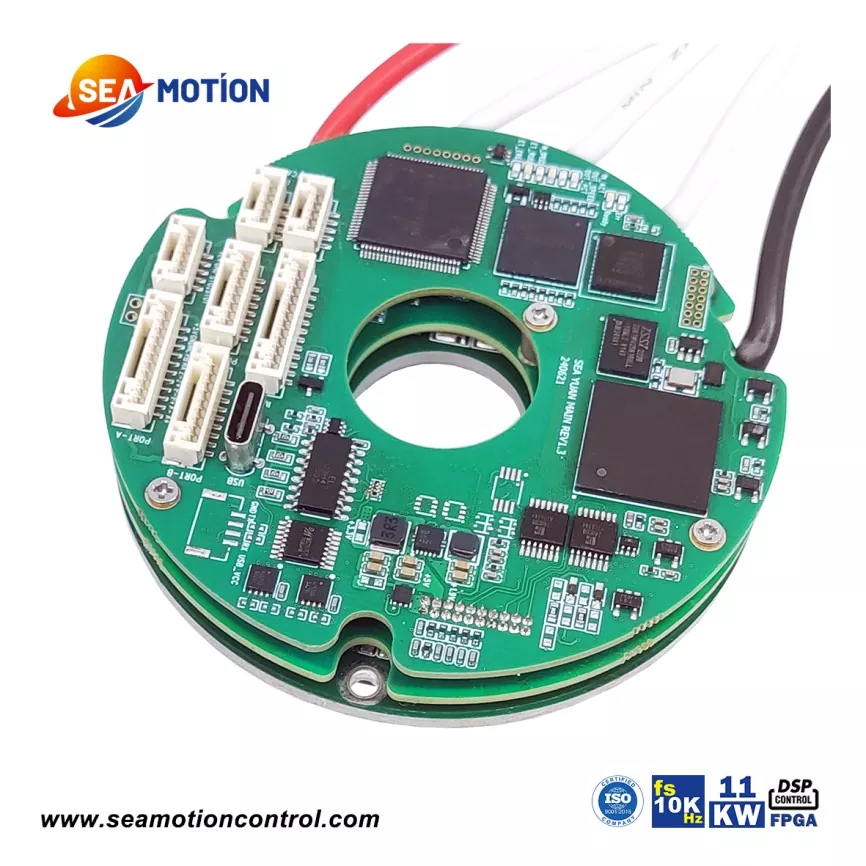

ไมโครเซอร์โวไดรฟ์อัจฉริยะวงกลม SEA C81 เป็นผลิตภัณฑ์ที่ใหญ่ที่สุดในซีรีส์วงกลม SEA MOTION ใช้สถาปัตยกรรม DSP+FPGA ส่งผลให้มีความสามารถในการประมวลผลข้อมูลที่ทรงพลังอย่างยิ่ง SEA C81 รองรับโปรโตคอลการสื่อสาร EtherCAT และ CANopen บัส และผลตอบรับจากตัวเข้ารหัสกระแสหลักต่างๆ โหมดการเคลื่อนไหว SEA C81 ประกอบด้วย: เกียร์อิเล็กทรอนิกส์ กล้องอิเล็กทรอนิกส์ การเชื่อมโยงตามสัดส่วน และจุดต่อจุด คุณสมบัติการป้องกันที่ตั้งโปรแกรมได้ ได้แก่: ข้อผิดพลาดของตำแหน่ง, กระแสเกิน, แรงดันไฟเกินหรือแรงดันตก, I²t, เอาต์พุตลัดวงจรเกินพิกัด และฟังก์ชันการป้องกันที่ครอบคลุมอื่น ๆ ความถี่ตอบสนองพัลส์สูงถึง 2MHz; การกรองแบบดิจิทัล อินเทอร์เฟซแบบอนุกรม RS232 ที่มีอัตราการรับส่งข้อมูลสูงถึง 115KB; และบัสท้องถิ่น CAN2.0 เข้ากันได้กับ CANopen DS-402 โดยมีอัตรารับส่งข้อมูลสูงถึง 1MHz
|
พารามิเตอร์ |
หน่วย |
70/100 |
80/80 |
140/100 |
|
แรงดันไฟฟ้าขั้นต่ำ |
กระแสตรง |
12 |
||
|
จัดอันดับแรงดันไฟฟ้า |
กระแสตรง |
85 |
65 |
85 |
|
แรงดันไฟฟ้าสูงสุด |
กระแสตรง |
95 |
75 |
95 |
|
กำลังขับต่อเนื่องสูงสุด |
W |
5600 |
5000 |
11000 |
|
ประสิทธิภาพ (กำลังไฟ) |
% |
95 |
||
|
แรงดันไฟขาออกสูงสุด |
V |
สูงถึง 96% ของแรงดันดีซีลิงค์ |
||
|
จัดอันดับกระแสไฟตรง |
A |
70 |
80 |
140 |
|
กระแสไฟฟ้าต่อเนื่องที่มีประสิทธิภาพ (Ic) |
A |
49.5 |
56.5 |
99 |
|
จุดสูงสุดปัจจุบัน (2*ic) |
A |
— |
— |
— |
SEA C81 มีพิกัดกระแสบัสที่ 70A, 80A และ 140A, กระแสที่มีประสิทธิภาพต่อเนื่องที่ 49.5A, 56.5A และ 99A และกำลังเอาต์พุตต่อเนื่องสูงสุดที่ 11kW
เช่นเดียวกับผลิตภัณฑ์ซีรีส์ SEA MOTION อื่นๆ SEA C81 รองรับการตอบรับจากตัวเข้ารหัสแบบสัมบูรณ์ ตัวเข้ารหัสส่วนเพิ่ม เซนเซอร์ฮอลล์เอฟเฟกต์ สัญญาณอะนาล็อก และรีโซลเวอร์ นอกจากนี้ยังรองรับการตอบสนองแบบคู่ ทั้งแบบเพิ่มหน่วย + สัมบูรณ์หรือเอฟเฟกต์ฮอลล์ + สัมบูรณ์
ในแง่ของการประมวลผลข้อมูล SEA C81 มีแบนด์วิธลูปปัจจุบันมากกว่าลูปปิด 4kHz เวลาสุ่มตัวอย่างปัจจุบัน 40-125μs อัตราการสุ่มตัวอย่างปัจจุบัน 25kHz และความถี่สับเปลี่ยนปัจจุบันที่ 3kHz

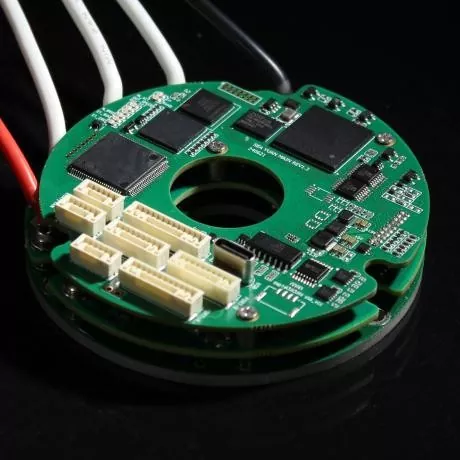

เช่นเดียวกับไมโครเซอร์โวไดรฟ์อัจฉริยะซีรีส์ SEA MOTION ทั้งหมด SEAC81 สามารถนำไปใช้กับแอปพลิเคชันระดับไฮเอนด์เกือบทั้งหมดได้ มีการออกแบบกลวงแบบวงแหวน ขนาดเล็ก กำลังสูง และรองรับวิธีการป้อนกลับของเอ็นโค้ดเดอร์ส่วนใหญ่ รวมถึงป้อนกลับแบบคู่
ผลิตภัณฑ์นี้มีแบนด์วิธและความเชิงเส้นสูง โดย SEAC81 ให้กำลังเอาต์พุตต่อเนื่องสูงสุด 11kW
1. เซอร์โวมอเตอร์แบบรวมประสิทธิภาพสูง
2. โมดูลร่วม

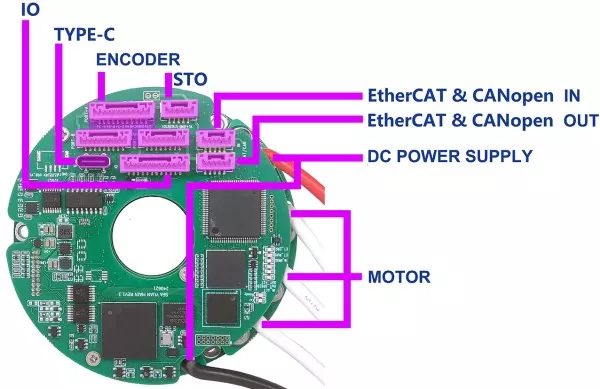

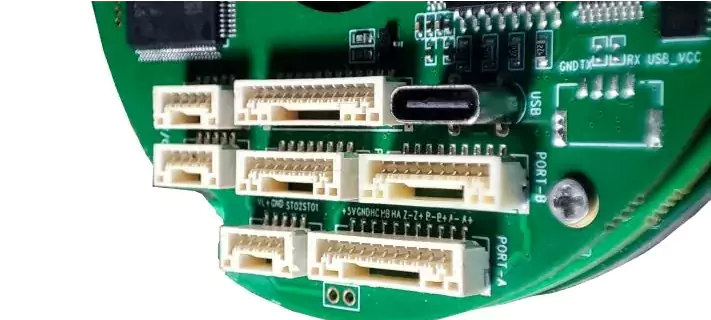

คำจำกัดความอินเทอร์เฟซของ SEA C81
