ไมโครซีเซอร์โวไดรฟ์

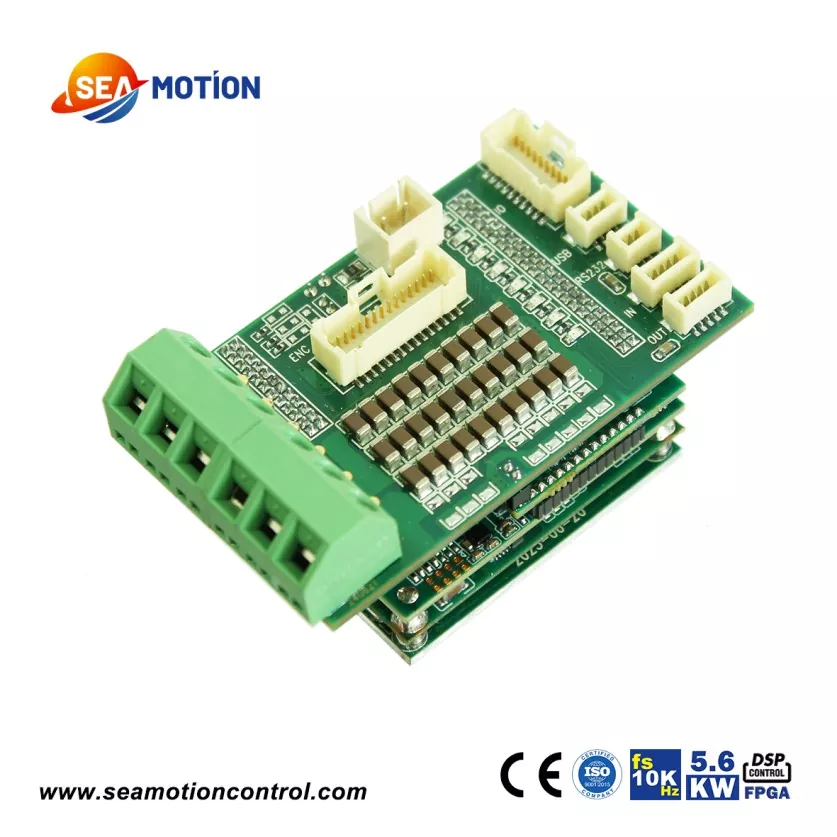

เซอร์โวไดรฟ์ SEA1-80A Micro Dc มีขนาดกะทัดรัดเป็นพิเศษและมีความหนาแน่นของพลังงานสูง ไดรฟ์ขนาดไข่นี้สามารถส่งออกพลังงานที่มีประสิทธิภาพได้อย่างต่อเนื่องสูงถึง 5600W มีความถี่สุ่มตัวอย่าง 10kHz, อินพุตดิจิตอล 6 ช่อง และเอาต์พุตดิจิตอล 2 ช่อง อินเทอร์เฟซที่หลากหลายรองรับการตอบสนองของตัวเข้ารหัสเกือบทั้งหมด รวมถึงการป้อนกลับแบบเพิ่มหน่วยและแบบสัมบูรณ์ เช่นเดียวกับรีโซลเวอร์และการตอบสนองแบบคู่แบบสัมบูรณ์

เซอร์โวไดรฟ์ SEA1-80A Micro Dc สามารถใช้ได้กับเกือบทุกสาขา ขนาดที่เล็กเป็นพิเศษ ความแม่นยำสูงพิเศษ ความจุกระแสไฟฟ้าสูงเป็นพิเศษ และความอเนกประสงค์ที่แข็งแกร่งเป็นข้อดีที่ไดรฟ์ SEA1-80A นำมาสู่ผลิตภัณฑ์

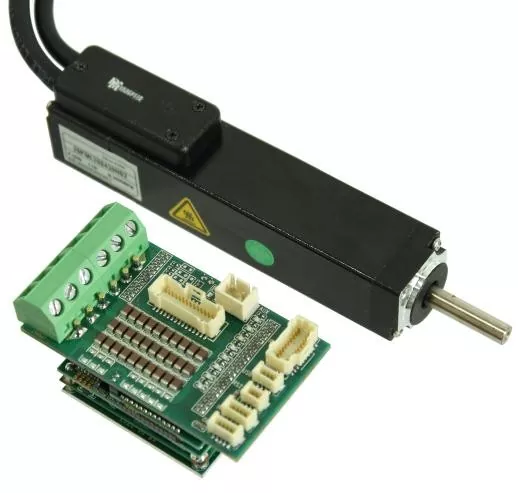

นี่คือโซลูชันควบคุมการเคลื่อนไหวจากเทคโนโลยี JINGYUE ที่ใช้เซอร์โวไดรฟ์ SEA dc และเซอร์โวมอเตอร์หน้าแปลน 8 มม. ซึ่งใช้กันอย่างแพร่หลายในเครื่องประสานแม่พิมพ์

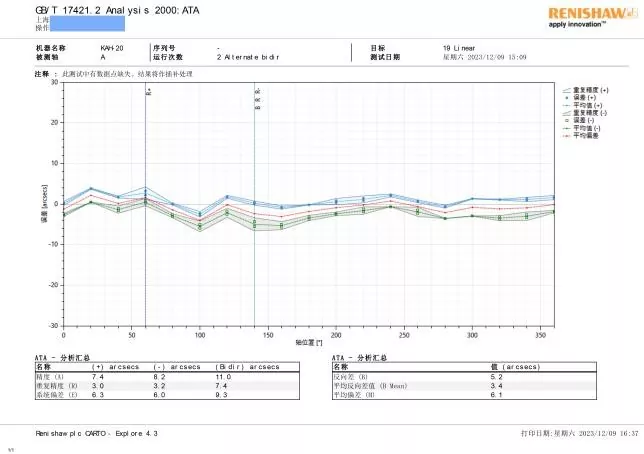

เซอร์โวไดรฟ์ SEA DC ใช้สถาปัตยกรรม DSP+FPGA ซึ่งทำให้ผลิตภัณฑ์มีการตอบสนองความเร็วสูงที่เหนือชั้นและความสามารถในการประมวลผลข้อมูลอันทรงพลัง เราใช้เลเซอร์อินเตอร์เฟอโรมิเตอร์ Renishaw เพื่อทดสอบความแม่นยำในการควบคุมเซอร์โวไดรฟ์ SEA DC และผลลัพธ์แสดงให้เห็นว่าเซอร์โวไดรฟ์ SEA DC ทำงานได้ดีเยี่ยม

ปัจจุบันซีรีส์ SEA ของไดรฟ์เซอร์โว DC มีซีรีย์สี่เหลี่ยม 1-80A, 140A, 210A; และแหวนซีรีส์ C49, C68, C81 (มีเส้นผ่านศูนย์กลางภายนอกกลวง 49 มม. 68 มม. และ 81 มม. ตามลำดับ)

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

กระแสไฟที่กำหนดของเซอร์โวไดรฟ์ SEA1-80A DC คือ 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A และ 80A (80V)

แรงดันไฟฟ้าที่กำหนดคือ 100V และ 80V อย่างไรก็ตาม เราขอแนะนำให้คุณใช้แรงดันไฟฟ้าที่กำหนดเพื่อจ่ายไฟให้กับไดรเวอร์ และแรงดันไฟฟ้าสูงสุดไม่ควรเกินค่า

ในตาราง

ตัวเลขแรงดันและกระแสที่กล่าวถึงข้างต้นหมายถึงแรงดันและกระแสของบัสจ่ายไฟ ในความเป็นจริงแรงดันและกระแสไปถึงเส้นเฟสจะน้อยกว่าค่า

ที่สายรถเมล์

เมื่อเลือกผลิตภัณฑ์ไดรฟ์ต้องคำนึงถึงพารามิเตอร์ "กระแสต่อเนื่องที่มีประสิทธิภาพ"

กำลังขับต่อเนื่องสูงสุดของ SEA1-80A คือ 5.6 kW

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

เราอธิบายผลิตภัณฑ์ไดรฟ์ SEA1-80A ด้วยคุณสมบัติดังต่อไปนี้:

1. ขนาดเล็กมาก ขนาดเท่าไข่ไก่เท่านั้น

2. ความหนาแน่นของพลังงานสูงมาก รองรับมอเตอร์ DC สูงถึง 5.6KW

3. มีความแม่นยำในการควบคุมสูงมาก รองรับการตอบรับจากตัวเข้ารหัสกระแสหลักเกือบทั้งหมด รองรับการตอบรับแบบคู่ที่เพิ่มขึ้น + แบบสัมบูรณ์ และตัวแก้ไข + การตอบรับแบบคู่แบบสัมบูรณ์

4. ความถี่การสุ่มตัวอย่างปัจจุบัน 10KHz, แบนด์วิธสูง, ความเป็นเส้นตรงสูงและการตอบสนองสูง

5. แอพพลิเคชั่นที่หลากหลาย

สามารถประยุกต์ใช้ได้กับเกือบทุกอุตสาหกรรม สำหรับการใช้งานที่ต้องการการควบคุมการเคลื่อนไหวที่แม่นยำ SEA1-80A เหมาะอย่างยิ่งอย่างยิ่ง

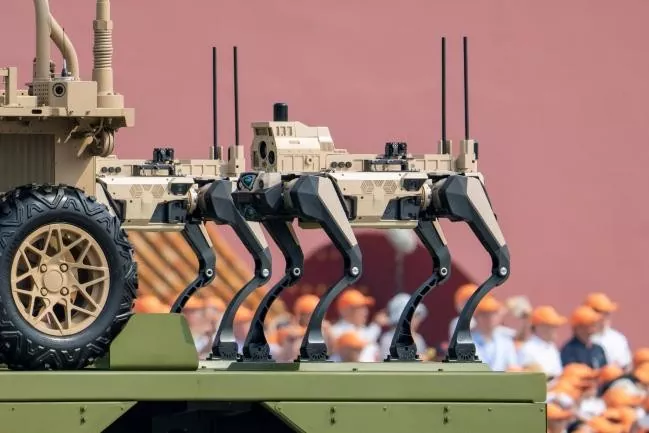

ไดรฟ์เซอร์โว DC ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมข่าวกรองที่รวบรวมไว้ ผู้ผลิตหุ่นยนต์หมาป่าชื่อดังของจีนได้ซื้อและใช้ไดรฟ์เซอร์โว DC SEA1-80A DC ในผลิตภัณฑ์หุ่นยนต์หมาป่าของตน

ในด้านอุปกรณ์การแพทย์ ผลิตภัณฑ์เซอร์โวไดรฟ์ SEA 1-80A DC ถูกนำมาใช้ในหุ่นยนต์ผ่าตัด โครงภายนอก และอุปกรณ์ทดสอบทางชีวเคมี

ในด้านวงจรรวมและอุปกรณ์เซมิคอนดักเตอร์ SEA1-80A ใช้ในการจัดการแผ่นเวเฟอร์ เครื่องหั่นลูกเต๋า เครื่องติดแม่พิมพ์ สถานีโพรบ และเครื่องจัดตำแหน่ง ผลิตภัณฑ์ซีรีส์ SEA ของ JINGYUE TECHNOLOGY ยังใช้กันอย่างแพร่หลายในเครื่องหมุนเรดาร์ การจำลองการเคลื่อนไหว อุปกรณ์ติดตามโฟโตอิเล็กทริก และเครื่องผลักดันปั๊มแบบไม่มีเพลา เราเป็นซัพพลายเออร์หลักของผู้ผลิตเครื่องเล่นแผ่นเสียง 90% ในประเทศจีน

รายละเอียดการผลิต

ขนาดสินค้า/มม

โครงสร้างและกระบวนการของผลิตภัณฑ์

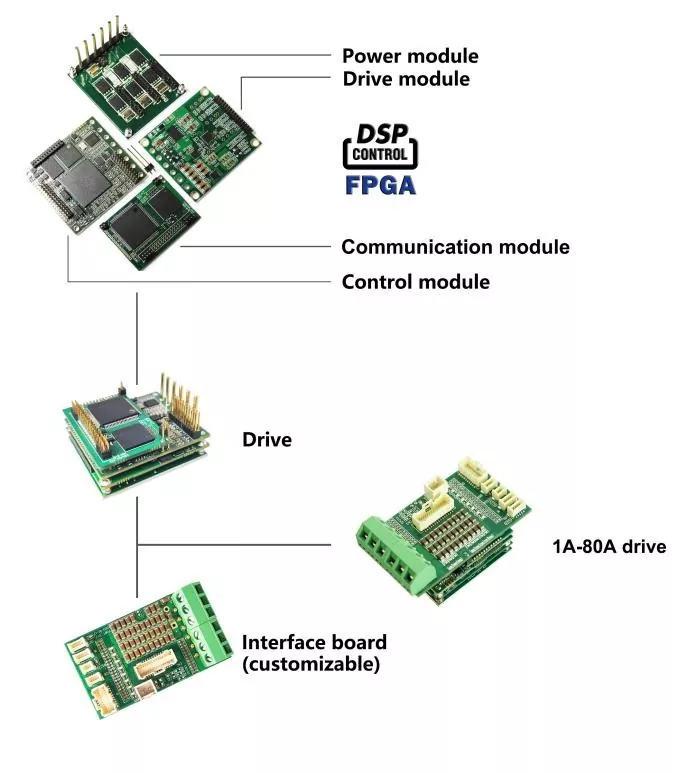

เซอร์โวไดรฟ์ SEA 1-80A dc ประกอบด้วยห้าส่วน: โมดูลพลังงานที่ใช้แผงระบายความร้อนที่ทำจากอะลูมิเนียม โมดูลไดรฟ์ โมดูลควบคุม โมดูลการสื่อสาร และบอร์ดอินเทอร์เฟซ

เราว่าจ้างเทคโนโลยีการติดตั้งพื้นผิว (SMT) จากภายนอกให้กับโรงงาน SMT ที่มีชื่อเสียง เราตรวจสอบแต่ละชั้นของ PCB เพื่อให้แน่ใจว่าผลิตภัณฑ์กึ่งสำเร็จรูป SMT นั้นไม่เสียหาย จากนั้น เราประกอบ ตอกหมุด และบัดกรีแผงจ่ายไฟและแผงไดรเวอร์ และตรวจสอบอีกครั้ง เฉพาะผลิตภัณฑ์กึ่งสำเร็จรูปที่ผ่านการตรวจสอบเท่านั้นที่จะไปยังกระบวนการถัดไป โดยจะมีการติดตั้งแผงควบคุมและบัดกรีเข้ากับโมดูลการประกอบ

ซึ่งหมายความว่าผลิตภัณฑ์ของเราได้รับการตรวจสอบทั้งหมด 12 ครั้งตั้งแต่ PCB แผ่นเดียวไปจนถึงผลิตภัณฑ์สำเร็จรูป การตรวจสอบเหล่านี้ไม่ใช่การตรวจสอบแบบสุ่ม แต่เป็นการตรวจสอบภาคบังคับ

ผลิตภัณฑ์ยังต้องผ่านการทดสอบอายุ การทดสอบอุณหภูมิสุดขั้ว (หากจำเป็น) การทดสอบก่อนคลังสินค้า และการทดสอบก่อนการจัดส่ง

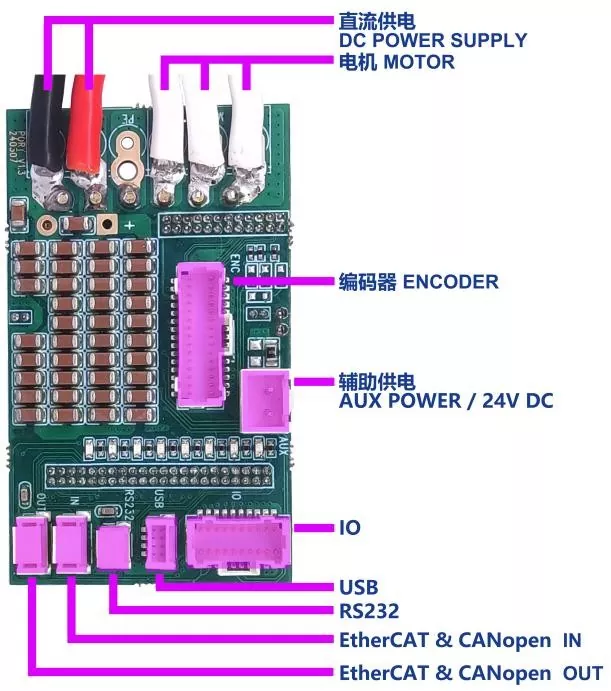

วิธีการจ่ายไฟและการเดินสายไฟมอเตอร์พิจารณาจากกระแสไฟ หากกระแสไฟน้อยกว่า 25A เราจะใช้พอร์ตเชื่อมต่อแบบรวดเร็ว หากกระแสไฟฟ้ามากกว่า 25A ฉันจะบัดกรีสายไฟให้กับลูกค้า

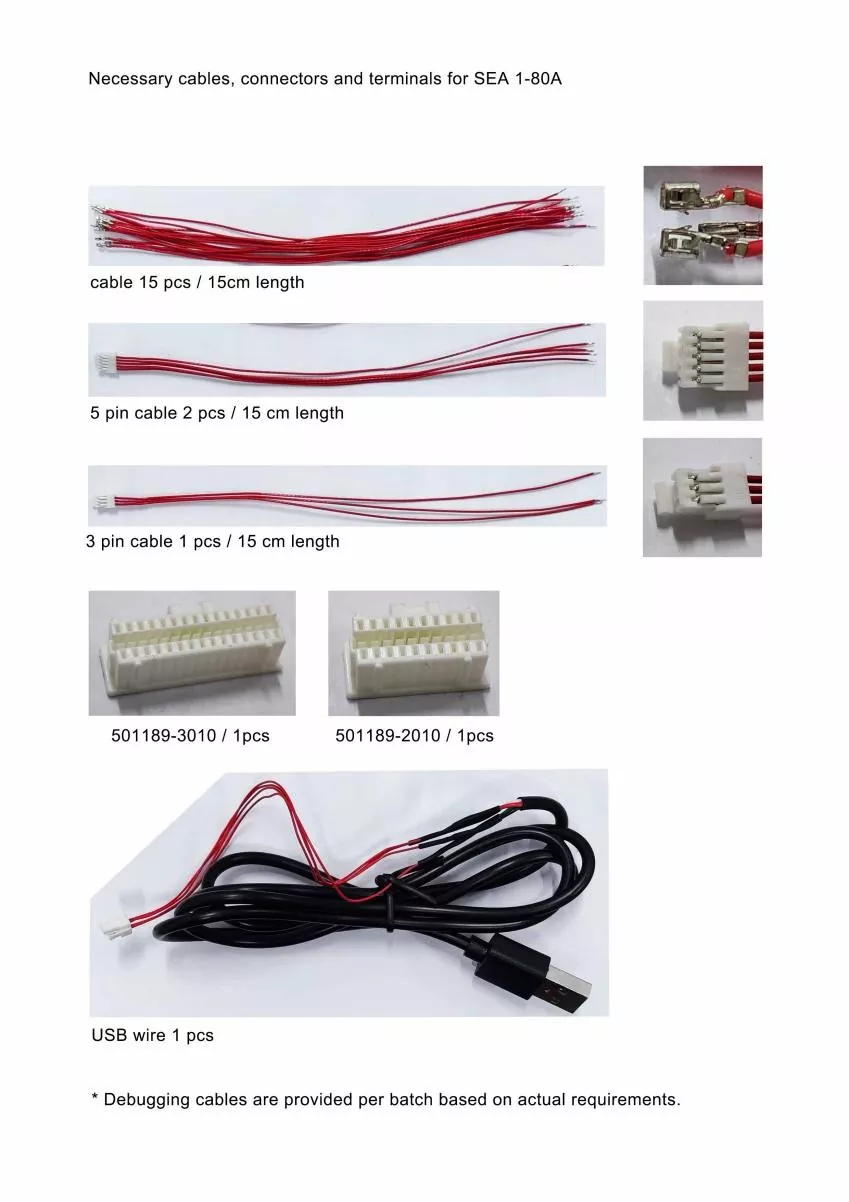

เราจัดหาสายเคเบิลที่จำเป็นสำหรับการแก้ไขข้อบกพร่องผลิตภัณฑ์ให้กับลูกค้า
