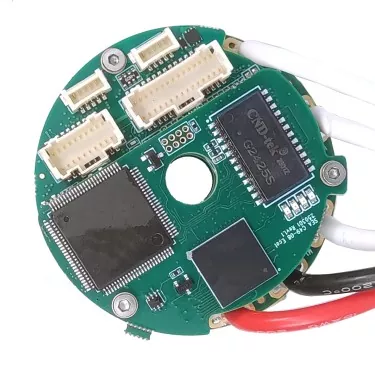

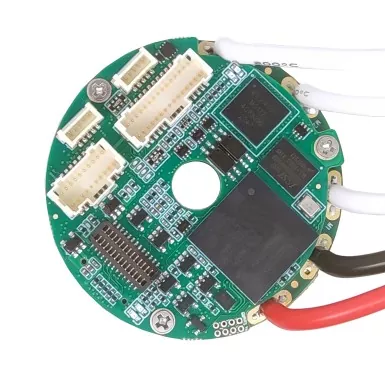

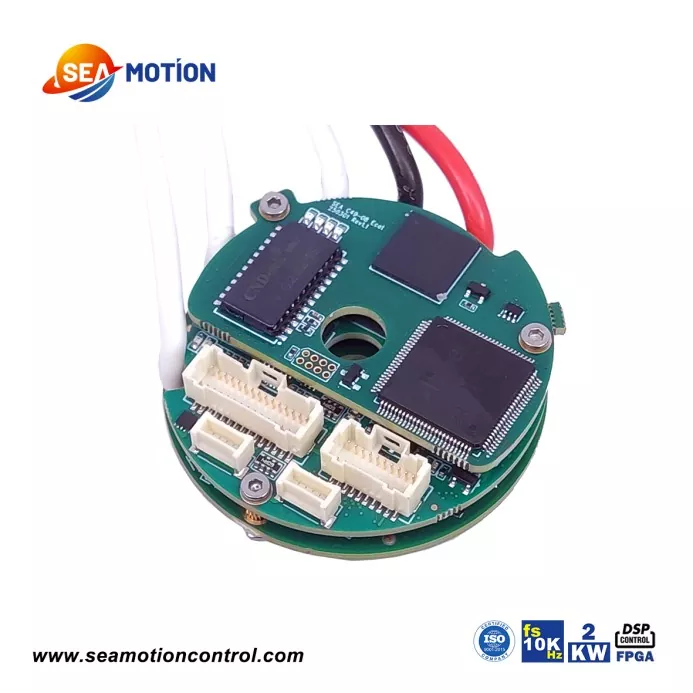

เซอร์โวไดรฟ์ DC แรงดันต่ำแบบวงกลม SEA C49 เป็นผลิตภัณฑ์ที่เล็กที่สุดในซีรีส์ SEA MOTION Ring ยังคงใช้สถาปัตยกรรม DSP+FPGA ทำให้มีความสามารถในการประมวลผลข้อมูลที่ทรงพลังอย่างยิ่ง SEA C49 รองรับโปรโตคอลการสื่อสาร EtherCAT และ CANopen บัส และรองรับการตอบสนองจากตัวเข้ารหัสกระแสหลักต่างๆ SEA C49 มีพอร์ตอินพุตดิจิทัล 6 พอร์ตและพอร์ตเอาต์พุตดิจิทัล 2 พอร์ต

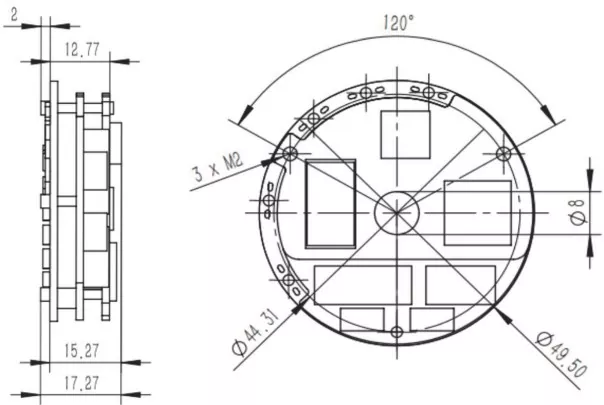

โครงสร้างวงแหวนกลวงทำให้สามารถติดตั้งผลิตภัณฑ์เข้ากับมอเตอร์และโมดูลข้อต่อได้อย่างง่ายดาย

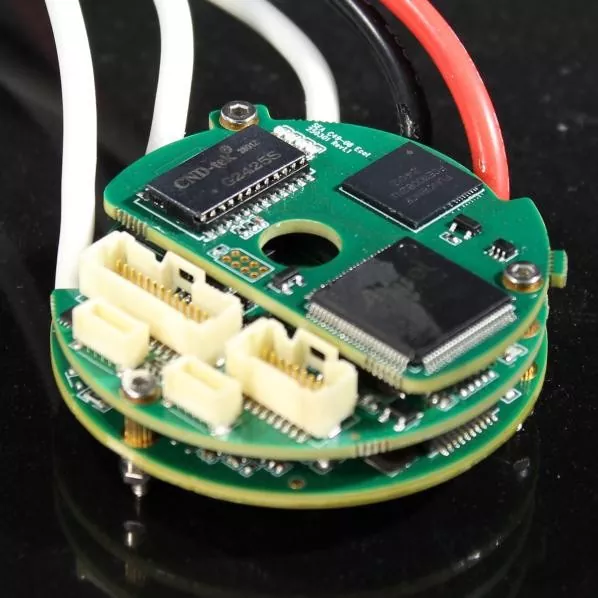

ในแง่ของกระแสไฟพิกัด SEA C49 รองรับกระแสบัสสูงสุด 25A ซึ่งสอดคล้องกับกระแสไฟต่อเนื่องที่มีประสิทธิภาพที่ 17.7A และกำลังเอาต์พุตต่อเนื่องสูงสุด 2000W โครงสร้างของ C49 ยังคงการออกแบบโมดูลส่งกำลังด้านล่าง โดยโมดูลขับเคลื่อนและโมดูลควบคุมจะจัดเรียงขึ้นตามลำดับ
ข้อได้เปรียบที่ใหญ่ที่สุดของโครงสร้างกลวงรูปวงแหวนคือความเหมาะสมกับผลิตภัณฑ์ทรงกลม เช่น มอเตอร์เซอร์โวกระแสตรงและโมดูลข้อต่อ
|
พารามิเตอร์ |
หน่วย |
1/100 |
3/100 |
6/100 |
10/100 |
15/100 |
25/100 |
|
แรงดันไฟฟ้าขั้นต่ำ |
กระแสตรง |
11 |
|||||
|
จัดอันดับแรงดันไฟฟ้า |
กระแสตรง |
85 |
|||||
|
แรงดันไฟฟ้าสูงสุด |
กระแสตรง |
95 |
|||||
|
กำลังขับต่อเนื่องสูงสุด |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
|
ประสิทธิภาพ (กำลังไฟ) |
% |
95 |
|||||
|
แรงดันไฟขาออกสูงสุด |
V |
สูงถึง 96% ของแรงดันดีซีลิงค์ |
|||||
|
จัดอันดับกระแสไฟตรง |
A |
1 |
3 |
6 |
10 |
15 |
25 |
|
กระแสไฟฟ้าต่อเนื่องที่มีประสิทธิภาพ (Ic) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
|
จุดสูงสุดปัจจุบัน (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
SEA C49 มีพิกัดกระแสบัสที่ 1-25A, กระแสที่มีประสิทธิภาพต่อเนื่องที่ 0.7-17.7A และกำลังเอาต์พุตต่อเนื่องสูงสุดที่ 80-2000W
เช่นเดียวกับผลิตภัณฑ์ซีรีส์ SEA MOTION อื่นๆ SEA C49 รองรับการตอบรับจากตัวเข้ารหัสแบบสัมบูรณ์ ตัวเข้ารหัสส่วนเพิ่ม ฮอลล์ อนาล็อก และรีโซลเวอร์ นอกจากนี้ยังรองรับการตอบสนองแบบคู่ ทั้งแบบเพิ่มหน่วย + สัมบูรณ์หรือฮอลล์ + สัมบูรณ์
ในแง่ของการประมวลผลข้อมูล SEA C49 มีแบนด์วิธลูปปัจจุบันมากกว่าลูปปิด 4kHz เวลาสุ่มตัวอย่างปัจจุบัน 40-125μs อัตราการสุ่มตัวอย่างปัจจุบัน 25kHz และความถี่สับเปลี่ยนปัจจุบันที่ 3kHz
เช่นเดียวกับเซอร์โวไดรฟ์ DC แรงดันต่ำซีรีส์ SEA MOTION ทั้งหมด SEAC49 สามารถนำไปใช้กับการใช้งานระดับไฮเอนด์เกือบทั้งหมด มีแกนกลวงแบบวงแหวน ขนาดเล็ก กำลังเอาท์พุตสูง และรองรับวิธีการป้อนกลับของเอ็นโค้ดเดอร์ส่วนใหญ่ รวมถึงป้อนกลับแบบคู่
ผลิตภัณฑ์นี้มีแบนด์วิดท์และความเชิงเส้นสูง โดย SEA C49 ให้กำลังเอาต์พุตต่อเนื่องสูงสุด 2000W อย่างไรก็ตาม ผลิตภัณฑ์อื่นๆ ในซีรีส์ SEA MOTION ให้กำลังเอาท์พุตที่สูงขึ้นและรองรับกระแสที่สูงขึ้น
1. เซอร์โวมอเตอร์แบบรวมประสิทธิภาพสูง
2. โมดูลร่วม

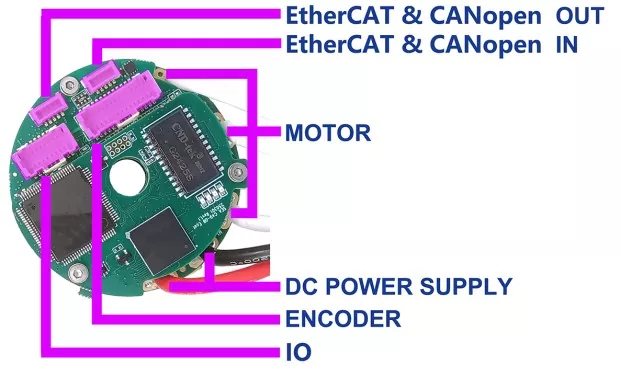

คำจำกัดความอินเทอร์เฟซของ SEA C49
