ไดรฟ์เซอร์โว DC ขนาดกะทัดรัด

เซอร์โวไดรฟ์ SEA 140A Compact DC มีฟอร์มแฟคเตอร์ขนาดกะทัดรัดที่ไม่มีใครเทียบได้และความสามารถในการประมวลผลข้อมูลอันทรงพลัง เช่นเดียวกับ SEA1-80A SEA140A ก็ใช้สถาปัตยกรรม DSP+FPGA เช่นกัน

ทำให้ผลิตภัณฑ์มีความสามารถในการประมวลผลข้อมูลที่ทรงพลังอย่างยิ่ง ทั้งแบนด์วิธสูง การตอบสนองสูง และการประมวลผลข้อมูลแบบขนาน ความถี่สุ่มตัวอย่างลูปปัจจุบันของ SEA140A ยังสูงถึง 10kHz ซึ่งมีความเชิงเส้นที่ยอดเยี่ยม

ในแง่ของกำลังเอาท์พุตที่มีประสิทธิภาพอย่างต่อเนื่อง SEA140A สูงถึง 11kW ซึ่งช่วยให้ผลิตภัณฑ์ของเราขับเคลื่อนมอเตอร์กำลังสูงขึ้นด้วยกระแสบัส 140A เกี่ยวกับความคิดเห็นเกี่ยวกับโปรแกรมเปลี่ยนไฟล์ เรารองรับประเภทความคิดเห็นเกี่ยวกับโปรแกรมเปลี่ยนไฟล์ยอดนิยมเกือบทั้งหมด SEA140A ยังรองรับการตอบรับแบบคู่แบบเพิ่ม + แบบสัมบูรณ์ และตัวแก้ไข + การตอบรับแบบคู่แบบสัมบูรณ์

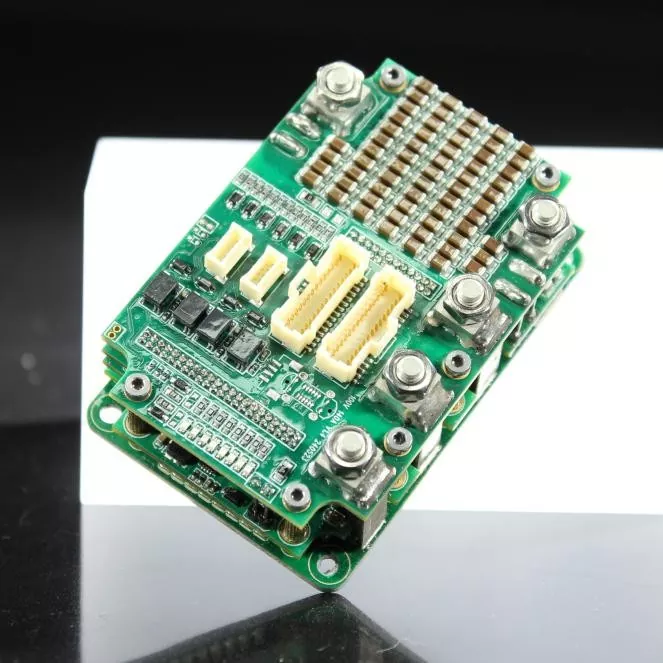

ซีรีส์ SEA MOTION ของไดรฟ์เซอร์โว DC ขนาดกะทัดรัดประสิทธิภาพสูงใช้กระบวนการ PCB 8-12 เลเยอร์ ผลิตภัณฑ์ใช้โครงสร้างแบบซ้อนกันและตอกหมุดตามฟังก์ชัน โดยชั้นล่างสุดประกอบด้วยโมดูลพลังงาน ชั้นถัดไปคือโมดูลขับเคลื่อน ชั้นถัดไปคือโมดูลควบคุม ชั้นถัดไปคือโมดูลการสื่อสาร และชั้นบนสุดคือบอร์ดอินเทอร์เฟซ ข้อดีของการออกแบบนี้คือมีส่วนประกอบที่มีความหนาแน่นสูง ทำให้ผลิตภัณฑ์มีขนาดเล็กมาก การแบ่งพาร์ติชันการทำงานช่วยลดการรบกวน และพื้นผิวอะลูมิเนียมด้านล่างช่วยเพิ่มการกระจายความร้อนให้กับส่วนประกอบด้านพลังงาน ข้อเสียคือต้นทุนการผลิตที่สูงขึ้นและวงจรการพัฒนาที่ยาวนานขึ้น

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

SEA140A มีกระแสบัสสูงสุด 140A, 160A และ 40A ซึ่งสอดคล้องกับแรงดันไฟฟ้าสูงสุด 100V, 80V และ 200V ด้วยกระแสบัส 140A กระแสเอาต์พุตที่มีประสิทธิภาพต่อเนื่องคือ 99A และกำลังเอาต์พุตต่อเนื่องสูงสุดถึง 11kW สิ่งสำคัญคือต้องทราบว่าแรงดันไฟฟ้าสูงสุดที่เราอ้างถึงคือแรงดันไฟฟ้าสูงสุดที่ผลิตภัณฑ์สามารถทนได้ โดยทั่วไป ผลิตภัณฑ์ไม่ควรทำงานที่แรงดันไฟฟ้าสูงสุดเป็นระยะเวลานาน เราแนะนำให้ใช้แรงดันไฟฟ้าในการทำงานระหว่างแรงดันไฟฟ้าขั้นต่ำกับแรงดันไฟฟ้าที่กำหนด

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

เช่นเดียวกับเซอร์โวไดรฟ์ DC ขนาดกะทัดรัดประสิทธิภาพสูงในซีรีส์ SEA MOTION SEA140A สามารถนำไปใช้กับแอปพลิเคชันระดับไฮเอนด์เกือบทั้งหมด โดยมีขนาดเล็ก ความจุกระแสไฟฟ้าสูง กำลังเอาต์พุตสูง และรองรับการตอบสนองของตัวเข้ารหัสแทบทุกประเภท รวมถึงการตอบสนองแบบเพิ่ม + สัมบูรณ์หรือรีโซลเวอร์ + การตอบสนองแบบคู่สัมบูรณ์

ด้วยแบนด์วิธสูง ความเชิงเส้นสูง และการตอบสนองสูง SEA140A จึงให้กำลังเอาต์พุตที่ต่อเนื่องมากกว่าเมื่อเทียบกับ SEA1-80A ขณะนี้แผนก R&D ของเรากำลังสำรวจการผลิตซิลิคอนคาร์ไบด์จำนวนมากเพื่อใช้เป็นส่วนประกอบด้านพลังงาน การใช้ซิลิคอนคาร์ไบด์จะช่วยปรับปรุงประสิทธิภาพของผลิตภัณฑ์ให้ดียิ่งขึ้น

การใช้งานหลักของ SEA140A มีดังนี้:

1. เซอร์โวมอเตอร์แบบรวมประสิทธิภาพสูง

2. สแครชและอุปกรณ์จำลองการเคลื่อนไหว

3. อุปกรณ์วงจรรวมและเซมิคอนดักเตอร์ เช่น อุปกรณ์ที่เกี่ยวข้องกับการขนถ่ายวัสดุและต้องการโหลดจำนวนมาก

4. อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม

5. ยานพาหนะและอุปกรณ์พิเศษ เช่น อุปกรณ์ขับขี่อัตโนมัติ

6. รถ AGV ขนาดใหญ่

รายละเอียดการผลิต

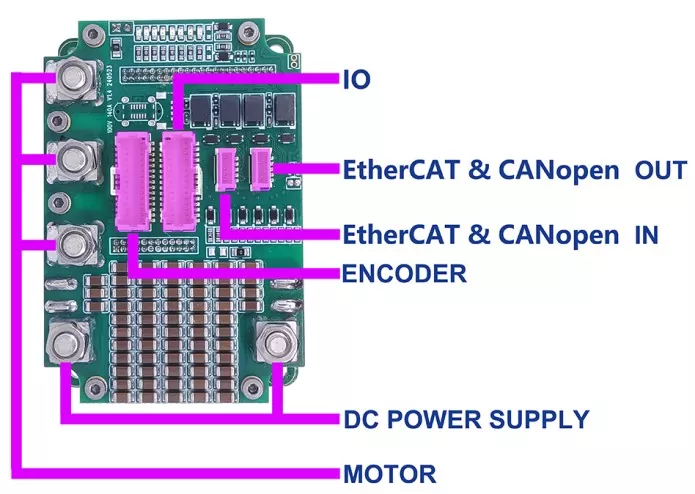

คำจำกัดความอินเทอร์เฟซของเซอร์โวไดรฟ์ DC ขนาดกะทัดรัด SEA 140A

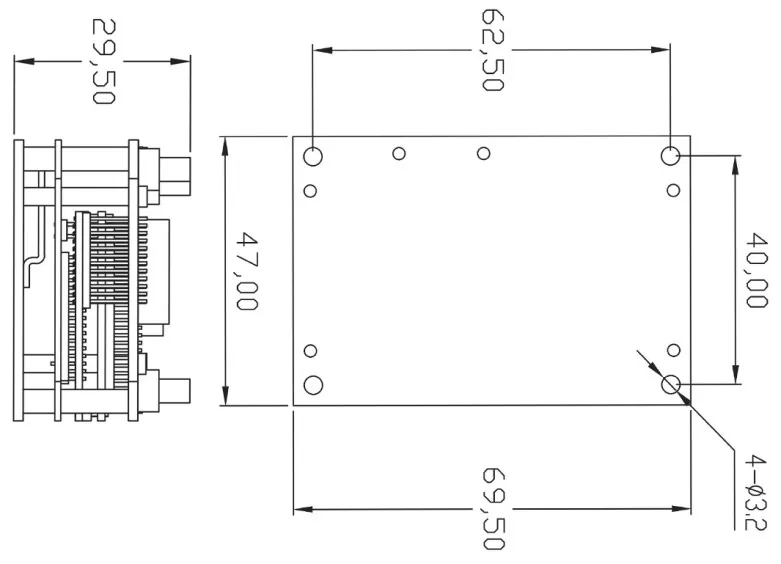

ขนาดสินค้า/มม
