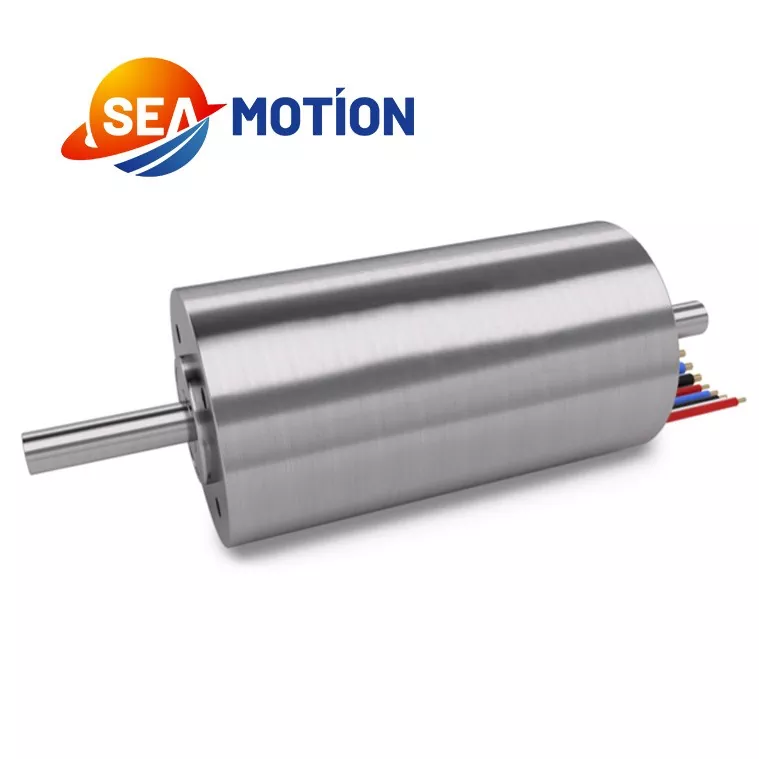

มอเตอร์ไร้คอร์

ตั้งแต่ปี 2019 SEA MOTION ให้บริการลูกค้าด้วยมอเตอร์ไร้แกนคุณภาพสูงอย่างต่อเนื่อง ทั้งในด้านขนาดและประสิทธิภาพเทียบได้กับแบรนด์ชั้นนำระดับสากลอย่างเต็มตัว ผลิตภัณฑ์เหล่านี้มีการใช้กันอย่างแพร่หลายในอุปกรณ์ความคล่องตัว อุปกรณ์การแพทย์ระดับไฮเอนด์ และสาขาอื่นๆ ทีมเทคโนโลยีของเรายังเป็นหนึ่งในทีมที่ดีที่สุดในจีน รวมถึงอาจารย์มหาวิทยาลัย นักวิชาการของ Chinese Academy of Sciences และวิศวกรอาวุโส JINGYUE Technology ครอบครองการผลิตและห่วงโซ่อุปทานที่สมบูรณ์สำหรับผลิตภัณฑ์ ตั้งแต่การวิจัยและพัฒนาและการออกแบบ การผลิต OEM การควบคุม QC และโซลูชัน เราหวังเป็นอย่างยิ่งว่าจะได้ร่วมมือกับคุณต่อไป

ส่งคำถาม

รายละเอียดสินค้า

SEA MOTION ใช้การพันแบบพิเศษที่ช่วยเพิ่มประสิทธิภาพมอเตอร์ได้อย่างมีประสิทธิภาพ วิธีการพันขดลวดนี้ได้รับการยอมรับจากแบรนด์ชั้นนำระดับนานาชาติบางแบรนด์ วิธีการพันขดลวดมีผลกระทบอย่างมากต่อประสิทธิภาพของมอเตอร์ไร้แกน ทีมเทคนิคของ SEA MOTION ใช้เวลาหลายปีในการค้นคว้าและเอาชนะความท้าทายทางเทคนิคเพื่อพัฒนาวิธีการม้วนนี้และเครื่องจักรการม้วนอัตโนมัติที่เกี่ยวข้อง

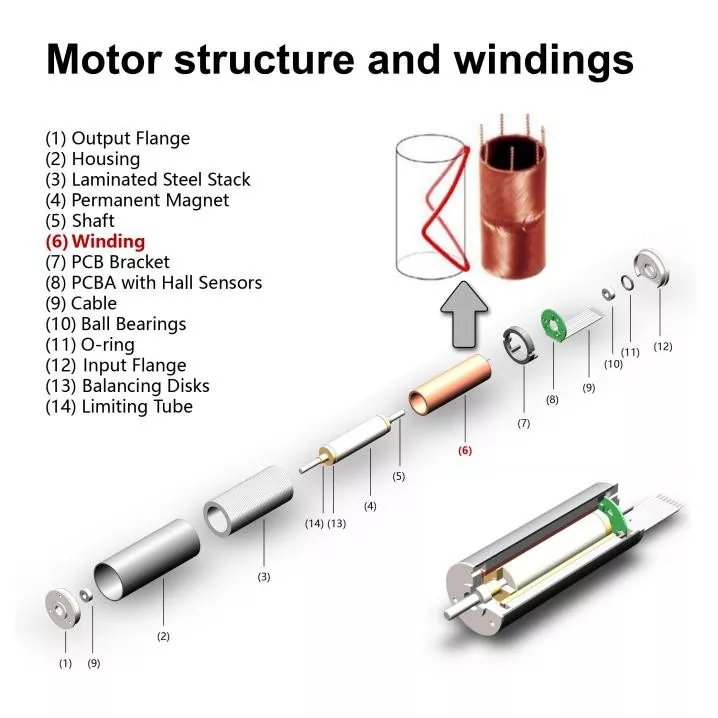

รายการชิ้นส่วนโครงสร้างมอเตอร์1. หน้าแปลนขาออก

2. ที่อยู่อาศัย

3. กองเหล็กเคลือบลามิเนต

4. แม่เหล็กถาวร

5. เพลา

6. คดเคี้ยว

7. ขายึด PCB

8. PCBA พร้อมเซ็นเซอร์ฮอลล์

9. สายเคเบิล

10. ตลับลูกปืน

11. โอริง

12. หน้าแปลนอินพุต

13. ปรับสมดุลดิสก์

14. การจำกัดหลอด

เกี่ยวกับการตอบสนองของตัวเข้ารหัส มอเตอร์ไร้แกน SEA MOTION รองรับทั้งการตอบสนองของตัวเข้ารหัสแบบแม่เหล็กและแบบออปติคอล รวมถึงการป้อนกลับแบบหลายรอบแบบเพิ่มและแบบสัมบูรณ์ เรานำเสนอโมดูลเฟืองดาวเคราะห์เพื่อให้มอเตอร์ไร้แกนมีแรงบิดเอาท์พุตที่มากขึ้น

พารามิเตอร์ผลิตภัณฑ์

นี่คือการเปรียบเทียบข้อมูลจำเพาะมอเตอร์ไร้คอร์ของ SEA MOTION กับข้อมูลจำเพาะของคู่แข่งในประเทศและแบรนด์ต่างประเทศชั้นนำ ข้อมูลนี้มาจากเว็บไซต์อย่างเป็นทางการของพวกเขา

สำหรับขนาดเดียวกัน การปรับปรุงประสิทธิภาพและพารามิเตอร์เพียงเล็กน้อยก็ทำให้เกิดความท้าทายในการออกแบบ การผลิต และการควบคุมคุณภาพ

การเปรียบเทียบพารามิเตอร์ประสิทธิภาพของมอเตอร์ไร้แปรงถ่านขนาดเส้นผ่านศูนย์กลาง 16 มม

พารามิเตอร์	มอเตอร์ของเรา	แม็กสัน	ฟอลฮาเบอร์	ปอร์เตสแคป	ยี่ห้ออื่น
ยี่ห้อ	มอเตอร์ของเรา	แม็กสัน	ฟอลฮาเบอร์	ปอร์เตสแคป	ยี่ห้ออื่น
แบบอย่าง	อีซี1636	EC-Max1636	บี 1628	16ECP36	อีซี 1636
เส้นผ่านศูนย์กลาง/มม	16	16	16	16	16
แรงดันไฟฟ้า / V	24	24	24	24	24
ประสิทธิภาพสูงสุด / %	72	71	69	/	72.2
ความเร็วรอบไม่โหลด/รอบต่อนาที	15600	11900	31600	12420	14668
ไม่มีกระแสโหลด / mA	90	31.9	45	35	50
ความต้านทานเฟส / Ω	6.12	20.5	15.2	21	10.8
แรงบิดต่อเนื่องสูงสุด/mNM	7	8.19	3.3	7.2	6
แรงบิดแผงลอย / mNM	56.4	22	11	/	33
ความเร็วคงที่/rpm/V	653	510	1349	543	625
แรงบิดคงที่ / mNM/A	14.4	18.7	7.08	17.6	15.3
ความชัน/รอบ/นาที/นาที	277	556	2896	648	444
ค่าคงที่เวลาเชิงกล / มิลลิวินาที	2.23	4.95	16.4	3.7	2.9
โมเมนต์ความเฉื่อย / gcm²	0.756	0.85	0.54	0.6	0.62
ความยาว/มม	36	36	28	36	36

การเปรียบเทียบพารามิเตอร์ประสิทธิภาพของมอเตอร์ไร้แปรงถ่านขนาดเส้นผ่านศูนย์กลาง 22 มม

พารามิเตอร์	มอเตอร์ของเรา	แม็กสัน	ฟอลฮาเบอร์	ปอร์เตสแคป	ยี่ห้ออื่น
ยี่ห้อ	มอเตอร์ของเรา	แม็กสัน	ฟอลฮาเบอร์	ปอร์เตสแคป	ยี่ห้ออื่น
แบบอย่าง	อีซี2248	EC-Max2248	บี 2057	22ECP45	อีซี 2248
เส้นผ่านศูนย์กลาง/มม	22	22	20	22	22
แรงดันไฟฟ้า / V	24	24	24	24	24
ประสิทธิภาพสูงสุด / %	78	76	84	/	79.7
ความเร็วรอบไม่โหลด/รอบต่อนาที	12900	12900	24900	15700	12930
ไม่มีกระแสโหลด / mA	146	121	129	60	102
ความต้านทานเฟส / Ω	2.25	3.44	1.32	1.5	2.71
แรงบิดต่อเนื่องสูงสุด/mNM	20	22.7	19.5	29.4	18
แรงบิดแผงลอย / mNM	187	121	172	/	153
ความเร็วคงที่/rpm/V	543	549	1010	654	545
แรงบิดคงที่ / mNM/A	17.5	17.4	9.46	14.6	17.5
ความชัน/รอบ/นาที/นาที	69.8	109	141	67.2	84.3
ค่าคงที่เวลาเชิงกล / มิลลิวินาที	2.54	5.06	5.9	1.6	2.8
โมเมนต์ความเฉื่อย / gcm²	3.43	4.45	4	2.3	3.1
ความยาว/มม	45	45	/	45	45

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

ข้อดีของมอเตอร์ไร้คอร์ SEA MOTION มีดังต่อไปนี้:

1. ประสิทธิภาพที่สูงขึ้นและการสร้างความร้อนลดลงเนื่องจากไม่มีแกน

2. โมเมนต์ความเฉื่อยที่ต่ำกว่า: มอเตอร์ไร้คอร์ SEA MOTION มีโมเมนต์ความเฉื่อยเพียง 1/10 ถึง 1/5 ของมอเตอร์แบบดั้งเดิม ส่งผลให้มีสมรรถนะไดนามิกที่ยอดเยี่ยม

3. ไม่มีแรงบิดฟันเฟือง ทำให้การทำงานราบรื่นอย่างยิ่ง การทำงานที่ไร้การสั่นสะเทือนที่ความเร็วต่ำ พร้อมการควบคุมความผันผวนของความเร็วภายใน 2%

4. ขนาดเล็กและความหนาแน่นของพลังงานสูง

5. การรบกวนทางแม่เหล็กไฟฟ้าต่ำมาก

6. ความเป็นเส้นตรงที่ดีเยี่ยมในการควบคุมมอเตอร์

7. ห่วงโซ่อุตสาหกรรมที่เป็นอิสระและควบคุมได้อย่างเต็มที่

การใช้งานได้แก่:

การแพทย์: กล้องเอนโดสโคป หุ่นยนต์ผ่าตัด ปั๊มที่มีความแม่นยำ

อุตสาหกรรม: เซอร์โวกิมบอล, มือที่คล่องแคล่วของหุ่นยนต์, ระบบอัตโนมัติที่มีความแม่นยำ;

เครื่องใช้ไฟฟ้า: โดรน, ระบบป้องกันภาพสั่นไหวของกล้องระดับไฮเอนด์, อุปกรณ์สวมใส่อัจฉริยะ;

การบินและอวกาศ: เซอร์โวจิ๋ว การควบคุมทัศนคติ

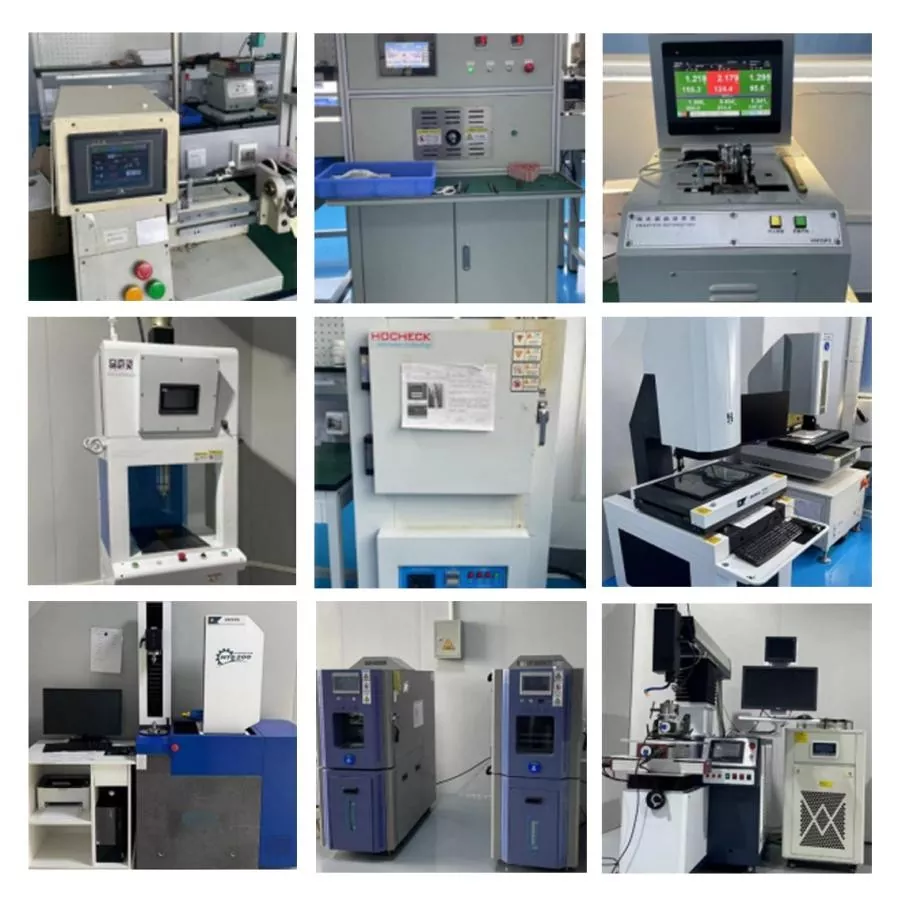

อุปกรณ์การผลิต

อุปกรณ์หลักสำหรับมอเตอร์ไร้คอร์เกี่ยวข้องกับการผลิตคอยล์ ดังนั้นการผลิตขดลวดจึงเป็นสิ่งสำคัญยิ่งและเป็นตัวกำหนดประสิทธิภาพของมอเตอร์แบบไร้แกน เราได้พัฒนาและออกแบบอุปกรณ์การขึ้นลานแบบอัตโนมัติเต็มรูปแบบตามประเภทการขึ้นลาน

ขั้นตอนที่สองคือการกดแผ่นลวด ขั้นตอนที่สามคือการพันแผ่นลวดให้เป็นขดจนเกิดเป็นรูปทรงขด สุดท้ายนำไปอบที่อุณหภูมิสูงเพื่อให้ได้รูปทรงและเสร็จสิ้นการผลิตขดลวด
