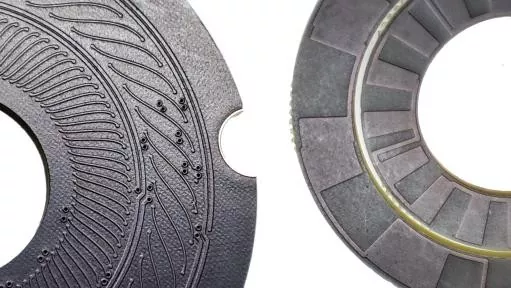

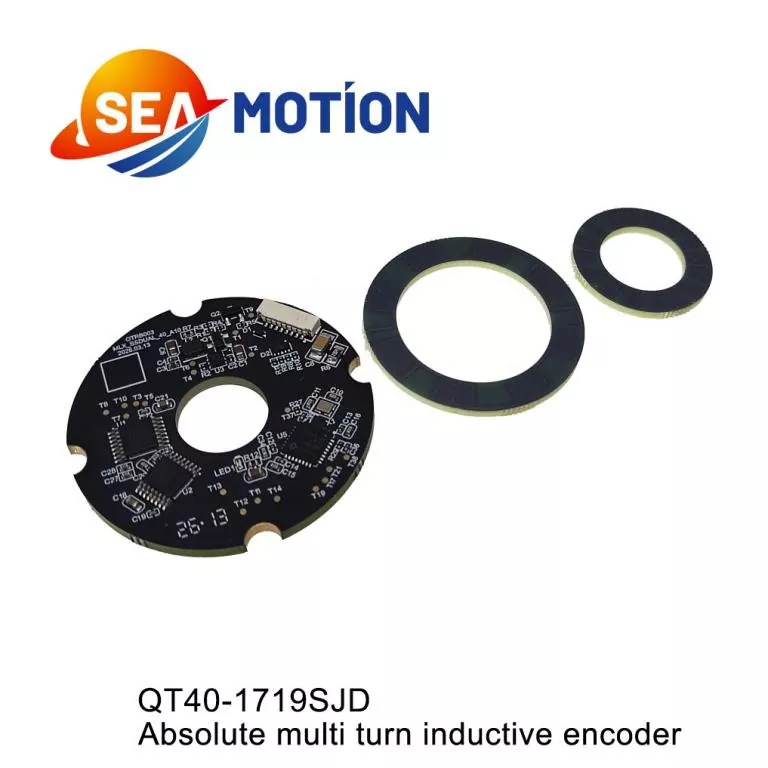

SEA MOTION คือซัพพลายเออร์ตัวเข้ารหัสอินดัคทีฟแบบหลายเทิร์นสัมบูรณ์ที่เชื่อถือได้ของจีน โดยให้บริการตัวเข้ารหัสแบบอินดัคทีฟแบบหลายเทิร์นที่มีประสิทธิภาพสูงสำหรับการวัดการเคลื่อนที่แบบหมุนต่อเนื่องหลายรอบ ทำลายข้อจำกัดของการวางตำแหน่งแบบเลี้ยวเดียว ตัวเข้ารหัสนี้บันทึกมุมการหมุนและการหมุนทั้งหมดภายในการหมุนหลายรอบได้อย่างแม่นยำผ่านการตรวจจับแบบอินดักทีฟและการประมวลผลสัญญาณอัจฉริยะ โดยจะจัดเก็บตำแหน่งทั้งหมดและหมุนข้อมูลอย่างถาวร โดยไม่มีข้อมูลสูญหายหลังจากปิดเครื่อง และไม่จำเป็นต้องปรับเทียบศูนย์ซ้ำๆ
|
หมายเลขรุ่น |
QT40-1719SJD |
|
ความละเอียดของมอเตอร์/ตัวลด |
17 / 19บิต |
|
ประเภทตัวเข้ารหัส |
มัลติเทิร์นแน่นอน (แบตเตอรี่) |
|
การปฏิวัติของเอ็นโค้ดเดอร์ |
65536 (16 บิต) |
|
สัญญาณเอาท์พุต |
485 / BISS-C / SSI / SPI / UART |
|
ติดตั้งช่องว่างอากาศ |
0.5มม |
|
ช่องว่างอากาศทำงาน |
0.4 มม.~0.6 มม |
|
กระแสสูงสุด |
<160mA |
|
อุณหภูมิในการทำงาน |
-40°C~125°C |
|
อุณหภูมิในการจัดเก็บ |
-50°C~135°C |
|
ความเร็วที่กำหนด |
≤6000รอบต่อนาที |
|
ส่วนเบี่ยงเบนการติดตั้ง |
แกน <0.2 มม. รัศมี <0.1 มม |
|
ลอยตามแนวแกน |
≤±0.1มม |
|
อัตรารับส่งข้อมูล |
2.5Mbps |
|
โปรโตคอลการสื่อสาร |
ข้อตกลงทามากาวะ |
|
ความแม่นยำแน่นอน |
±60" |
|
การทำซ้ำ |
±10" |
|
ความถี่ตอบสนองการสื่อสาร |
≤16กิโลเฮิร์ตซ์ |
|
ความชื้นสัมพัทธ์ |
≤90% RH ไม่มีการควบแน่น |
|
การสั่นสะเทือน |
รักษาแอมพลิจูด 1.5 มม. ระหว่าง 10 ถึง 55 Hz; รักษาความเร่ง 98 ม./วินาที ไว้ระหว่าง 55 ถึง 2000 เฮิรตซ์ ทดสอบ 2 ชั่วโมงต่อแกน (X, Y และ Z) รวม 6 ชั่วโมง |
|
ช็อก |
การเร่งความเร็วกระแทก 980 ม./วินาที², 11 ms; 3 ช็อตต่อทิศทาง รวม 18 ช็อต |
|
การป้องกัน IP |
ป้องกันที่อยู่อาศัยด้านหลังมอเตอร์ |
|
ข้อมูลจำเพาะ |
อุณหภูมิ T = 25 ℃ |
|||
|
นาที |
เรตติ้ง |
สูงสุด |
||
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ |
4.75V |
5V |
5.25V |
|
|
การใช้พลังงานของแหล่งจ่ายไฟหลัก |
--- |
100mA |
-- |
|
|
ดิฟเฟอเรนเชียล ระดับเอาท์พุท |
ระดับสูง |
3.5V |
-- |
-- |
|
ระดับต่ำ |
-- |
-- |
1.7V |
|
|
เวลาเปลี่ยนขอบ |
-- |
-- |
100ns |
|
|
ความต้านทานของฉนวน |
50MΩ |
-- |
-- |
|
ตัวเข้ารหัสนี้ผสานรวมความสามารถในการวัดระยะไกลที่มีความแม่นยำสูง รองรับการตรวจสอบตำแหน่งอย่างต่อเนื่องหลายร้อยหรือหลายพันรอบ ในขณะที่ยังคงรักษาความละเอียดสูงและเอาต์พุตสัญญาณที่มีความหน่วงต่ำ การนำเทคโนโลยีอุปนัยระดับอุตสาหกรรมมาใช้ จึงมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ทนต่อแรงกระแทก และทนต่อความชื้น เหมาะสำหรับการดำเนินงานทางอุตสาหกรรมที่ไม่หยุดชะงักในระยะยาว รองรับอินเทอร์เฟซการสื่อสารทางอุตสาหกรรมที่หลากหลาย และเข้ากันได้กับระบบควบคุมอัตโนมัติที่ซับซ้อน พร้อมความเสถียรและความสามารถในการปรับขนาดที่ยอดเยี่ยม
|
ตำแหน่งเทอร์มินัล (1~8) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
คำจำกัดความ |
วิชาพลศึกษา |
เอ็นซี |
เอสซีเค |
โมซี่ |
มิโซะ |
ซีเอส |
+5V |
จีเอ็นดี |
|
สีลวด |
สีเหลืองสีเขียว |
-- |
สีเหลือง |
สีเขียว |
สีขาว |
สีฟ้า |
สีแดง |
สีดำ |

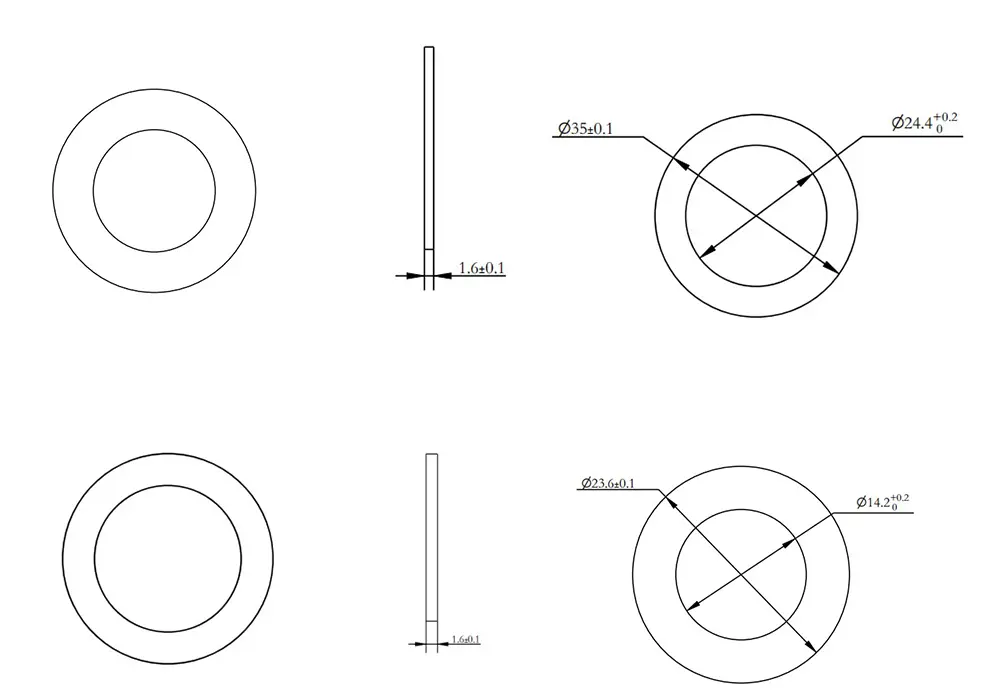

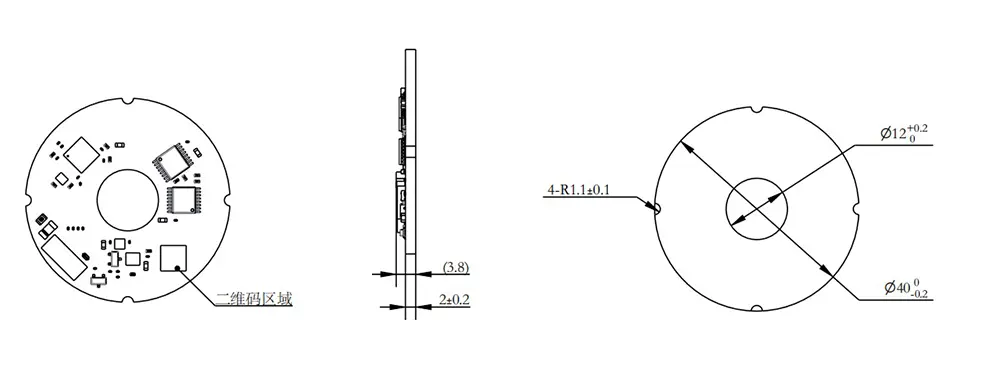

ขนาดโรเตอร์/ด้านนอกและด้านใน
ขนาดสเตเตอร์
Q T 40- 1719 S JD
123 ④ ⑤ ⑥
1-Q: ตัวเข้ารหัสแบบอุปนัย DM Q ซีรี่ส์
2-T: ตัวเข้ารหัสคู่ Lpsilateral
3-40: เส้นผ่านศูนย์กลางภายนอกของสเตเตอร์ 40 มม
④-1719: 17: ความละเอียดของตัวเข้ารหัสมอเตอร์: 17 บิต;
19: ความละเอียดลด: 19 บิต
⑤-S: ประเภทสัญญาณ: SPI
⑥-JD: รัศมี (ทางออกเทอร์มินอลแนวนอน)
ตัวเข้ารหัสแบบเหนี่ยวนำหลายรอบแบบสัมบูรณ์เป็นอุปกรณ์หลักสำหรับการควบคุมการเคลื่อนที่แบบจังหวะยาวและแบบหลายรอบ มีการใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรมที่ใช้งานหนัก ระบบลากลิฟต์ อุปกรณ์สร้างพลังงานลม กลไกการหมุนของการบินและอวกาศ และอุปกรณ์ยกอัตโนมัติขนาดใหญ่ โดยให้การป้อนกลับตำแหน่งหลายรอบที่เชื่อถือได้สำหรับการเคลื่อนที่แบบหมุนระยะไกลและหลายรอบ รับประกันการควบคุมที่แม่นยำและการทำงานอย่างปลอดภัยของอุปกรณ์อุตสาหกรรมขนาดใหญ่
แผนผังการติดตั้ง เครื่องมือที่จำเป็นสำหรับการติดตั้ง
ไขควงแรงบิดฟิลลิปส์
ประแจทอร์คประแจหกเหลี่ยม 1.5 มม. (เมตริก)
4 x M2x5.5 สกรูหัวกระทะแฉกพร้อมแหวนรองแบบแบน
2 x M3x3 สกรูชุดจุดถ้วยซ็อกเก็ตหกเหลี่ยม
8 x M1.6x6 สกรูหัวแฉกฟิลลิปส์

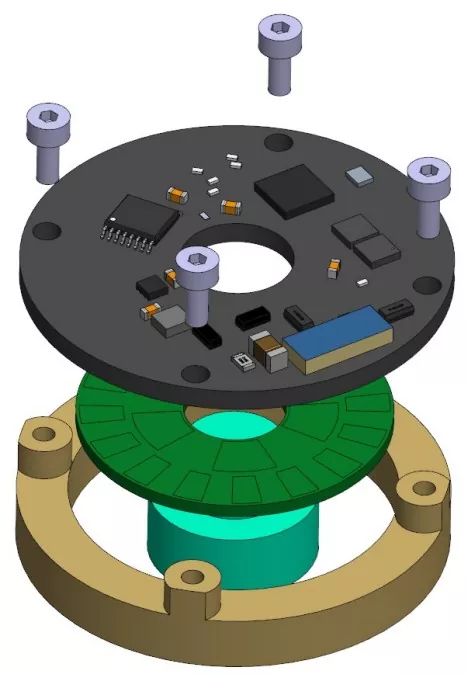

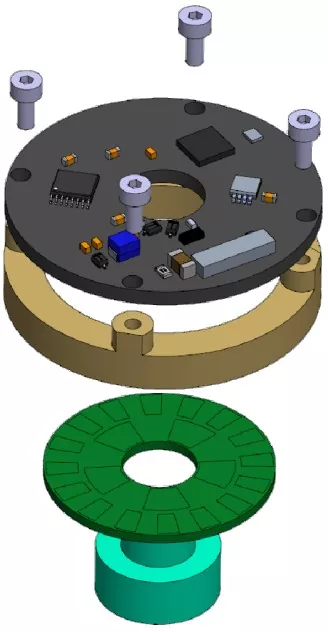

ลำดับการติดตั้ง
การติดตั้งโรเตอร์:
1. ติดตั้งโรเตอร์ตัวเข้ารหัสเข้ากับเพลามอเตอร์และวางตำแหน่งให้ถูกต้อง
②ใช้กาว DP460 เพื่อยึดแผ่นโรเตอร์ตัวเข้ารหัสเข้ากับปลอกเพลาอย่างแน่นหนา
[บันทึก]:
1) หากจำเป็นต้องปรับความสูงของโรเตอร์ ให้ทำตามขั้นตอนการขันให้แน่นหลังจากการปรับเสร็จสิ้นแล้วเท่านั้น
2) เพื่อป้องกันไม่ให้สกรูคลาย ให้ทากาวล็อคเกลียวที่รูเกลียวล่วงหน้า หรือใช้สกรูที่เคลือบไว้แล้ว
แรงบิดในการขันที่แนะนำคือ 7 ± 0.2 kgf·cm.
การติดตั้งสเตเตอร์:
1. วางสเตเตอร์ตัวเข้ารหัสลงบนพื้นผิวการติดตั้งและจัดตำแหน่งรูสกรูทั้งสี่ตัว
2) ใช้ไขควงทอร์ค Phillips ขับเคลื่อนชุดสกรูทั้งสี่ตัวทีละตัว
(สกรูหัวกระทะ M2x5.5 Phillips + แหวนรองแบบแบน)
[หมายเหตุ]: เพื่อป้องกันไม่ให้สกรูหลุด ให้ใช้กาวล็อคเกลียวที่รูเกลียวไว้ล่วงหน้า หรือใช้สกรูที่เคลือบไว้ล่วงหน้า แรงบิดในการขันที่แนะนำ: 2.8 ± 0.2 กก.f·ซม.
